Scatola elettrica di comando SKL series

montaggio verticalein plasticacon sportello trasparente

Descrizione del prodotto

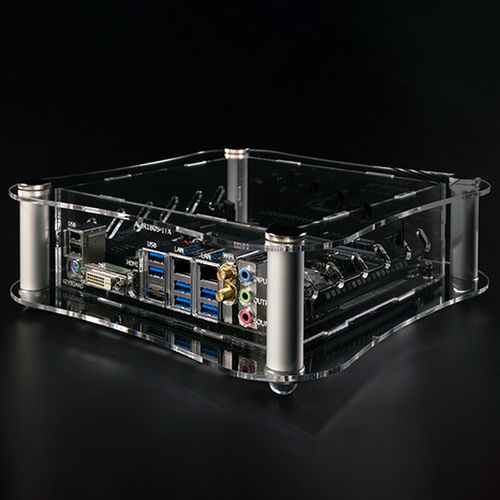

Custodia curva in acrilico trasparente con colonne di supporto negli angoli, pensata come involucro espositivo per un aspetto aperto e ben visibile. Struttura composta da pannelli acrilici trasparenti e colonne in alluminio estruso. Viti zigrinate per assemblaggio manuale senza utensili. Utilizzabile in configurazione orizzontale o verticale a seconda delle esigenze di installazione.

Compatibilità e dimensioni
I modelli SKL11-5-17 e SKL11-8-17 sono compatibili con la scheda Euro. I modelli SKL18-7-18 e SKL18-10-18 sono compatibili con schede Mini-ITX. Sono disponibili cinque dimensioni standard. Lunghezze e dimensioni personalizzate disponibili tramite la serie SKLF: W e D da 50 a 500 mm, H da 30 a 500 mm con passo di 1 mm.

Caratteristiche principali

• Materiale: pannelli acrilici trasparenti con colonne in alluminio estruso
• Assemblaggio: viti zigrinate per montaggio manuale senza utensili
• Configurazioni: supporta posizionamento orizzontale o verticale
• Compatibilità: alcuni modelli SKL supportano schede Euro o Mini-ITX
• Dimensioni: cinque dimensioni standard; possibilità di personalizzazione (vedi serie SKLF)

N. PRODOTTO / DIMENSIONI
N. prodotto | Ext. W (mm) | Ext. H (mm) | Ext. D (mm) | Int. w (mm) | Int. h (mm) | Int. d (mm) | Spessore pannello | Peso (g)
SKL10-5-10 | 141 | 51 | 141 | 101 | 47 | 101 | 2.0mm | 191.5
SKL11-5-17 | 165 | 47 | 225 | 101 | 41 | 161 | 3.0mm | 507
SKL11-8-17 | 165 | 77 | 225 | 101 | 71 | 161 | 3.0mm | 643
SKL18-7-18 | 239 | 67 | 239 | 171 | 61 | 171 | 3.0mm | 762
SKL18-10-18 | 239 | 102 | 239 | 171 | 96 | 171 | 3.0mm | 940.5

Specifiche tecniche

• Materiale pannelli: acrilico (trasparente)
• Materiale colonne: alluminio estruso
• Fissaggio: viti zigrinate per assemblaggio manuale senza utensili
• Spessore pannello per modello: SKL10-5-10 = 2.0 mm; SKL11-5-17, SKL11-8-17, SKL18-7-18, SKL18-10-18 = 3.0 mm
• Intervallo di peso (modelli standard): circa 191.5 g a 940.5 g
• Esempi di dimensioni esterne standard: W 141–239 mm, H 47–102 mm, D 141–239 mm
• Le dimensioni interne utilizzabili corrispondono alle esterne meno le tolleranze di colonne/pannelli (vedi tabella per dimensioni esatte)
• Compatibilità: SKL11-5-17 e SKL11-8-17 con scheda Euro; SKL18-7-18 e SKL18-10-18 con Mini-ITX
• Dimensioni personalizzate: W e D da 50 a 500 mm, H da 30 a 500 mm (intervalli di 1 mm) disponibili tramite la serie SKLF
