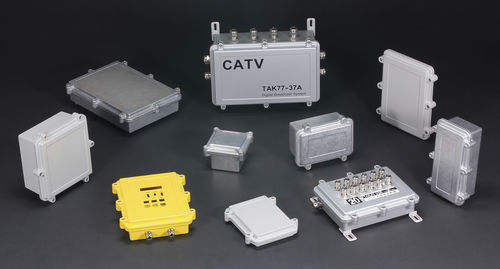

Scatola elettrica di comando HQ series

a muroin metalloin alluminio

Panoramica
Costruzione con doppia guarnizione che garantisce protezione IP67 e schermatura EMC/EMI, adatta ad applicazioni industriali e di comunicazione esigenti.

Prestazioni principali
Classe di protezione: IP67
Temperatura di esercizio: -40°C a +105°C
Coppia di serraggio consigliata: 1 N·m

Numero prodotto / Dimensioni
Colonne: Nr prodotto, L est (mm), H est (mm), P est (mm), l int (mm), h int (mm), p int (mm), Peso (g), Colore / Finitura
HQ15-10-5G, 150, 50, 100, 125.5, 35.9, 75.5, 442, Grigio chiaro / Verniciato a polvere
HQ15-10-5N, 150, 50, 100, 125.5, 35.9, 75.5, 442, Grezzo
HQ15-10-8G, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Grigio chiaro / Verniciato a polvere
HQ15-10-8N, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Grezzo
HQ16-16-8G, 162, 80, 162, 132.7, 67, 129.66, 715, Grigio chiaro / Verniciato a polvere
HQ16-16-8N, 162, 80, 162, 132.7, 67, 129.66, 715, Grezzo
HQ20-15-5G, 200, 50, 150, 175.5, 35.9, 125.5, 753, Grigio chiaro / Verniciato a polvere
HQ20-15-5N, 200, 50, 150, 175.5, 35.9, 125.5, 753, Grezzo
HQ20-15-8G, 200, 75, 150, 173.7, 60.9, 123.7, 849, Grigio chiaro / Verniciato a polvere
HQ20-15-8N, 200, 75, 150, 173.7, 60.9, 123.7, 849, Grezzo
HQ26-18-6G, 262, 55, 181.5, 234.4, 42, 154.4, 961, Grigio chiaro / Verniciato a polvere
HQ26-18-6N, 262, 55, 181.5, 234.4, 42, 154.4, 961, Grezzo
HQ27-17-7G, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Grigio chiaro / Verniciato a polvere
HQ27-17-7N, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Grezzo
HQ27-17-10G, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Grigio chiaro / Verniciato a polvere
HQ27-17-10N, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Grezzo

Piastra di montaggio (Opzione) - SKU disponibili
HQP15-10 (PDF disponibile)
HQP16-16 (PDF disponibile)
HQP20-15 (PDF disponibile)
HQP26-18 (PDF disponibile)
HQP27-17 (PDF disponibile)

Parti opzionali

• Piastra di montaggio per HQ - serie HQP
• Staffa di montaggio per HQ - serie HQF
• Staffa per montaggio su palo - WGMB-2SW
• Staffa per montaggio su palo per scatola in alluminio pressofuso - SSK_AL
• Vite di montaggio PCB per HQ - MT3.5-8K
• Pressacavo schermato EMC - serie AGE
• Pressacavo metallico IP68 - serie AGM
• Pressacavo metallico IP67 economico - serie RMC
• Tappo di ventilazione metallico - serie CVP-M
• Ventola protettiva in acciaio inox - PMF-12M
• Ventola protettiva - serie PMF

Prodotti simili

• Scatola in alluminio pressofuso IP68 - serie DW
• Scatola dissipante in alluminio pressofuso IP68 - serie DWH
• Scatola in alluminio pressofuso IP67 - serie BDN
• Scatola in alluminio flangiata IP68 - serie AW
• Scatola dissipante in alluminio IP68 - serie AWN
• Scatola flangiata in alluminio con schermatura EMC - serie EXEF
• Scatola in alluminio schermata EMC con protezione angolare - serie EXPE

Caratteristiche / Specifiche tecniche

• Costruzione: scatola in alluminio pressofuso con doppia guarnizione per IP67 e schermatura EMC
• Protezione: IP67
• Schermatura EMC/EMI: Sì
• Intervallo temperatura di esercizio: -40°C a +105°C
• Coppia di serraggio raccomandata: 1 N·m
• Finiture disponibili: grigio chiaro verniciato a polvere e grezzo
• Taglie disponibili: 8 varianti di dimensioni esterne/interne (vedi tabella dimensioni)
• Applicazioni tipiche: terminali CATV, trasmettitori in fibra ottica, punti di accesso wireless, controller FA, dispositivi embedded e strumentazione industriale
