Centro di lavoro 3 assi MAC-Y520
verticaleBT 4030 utensili

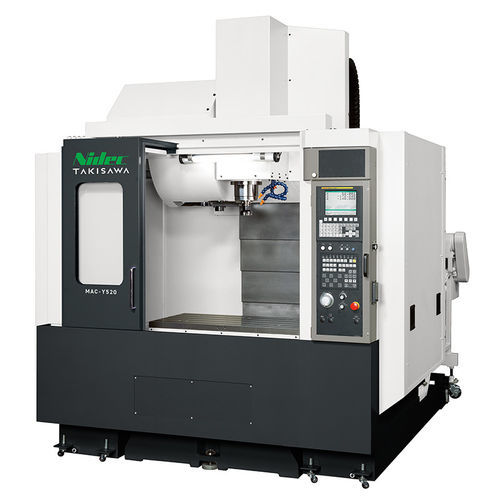

Centro di lavoro 3 assi - MAC-Y520 - TAKISAWA - verticale / BT 40 / 30 utensili
Centro di lavoro 3 assi - MAC-Y520 - TAKISAWA - verticale / BT 40 / 30 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
BT 40
Numero di utensili
30 utensili
Altre funzioni
di fresatura
Applicazioni
per pezzi di grandi dimensioni
Altre caratteristiche
con portautensili
Corsa X

850 mm
(33,46 in)

Corsa Y

520 mm
(20,47 in)

Corsa Z

610 mm
(24,02 in)

Velocità di rotazione

Max.: 12.000 rpm
(75.398 rad.min-1)

Min.: 8.000 rpm
(50.265 rad.min-1)

Potenza

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Carico massimo del piano di lavoro

800 kg
(1.764 lb)

Peso totale

6.500 kg
(14.330,05 lb)

Lunghezza totale

2.400 mm
(94,5 in)

Larghezza massima

2.870 mm
(113 in)

Altezza totale

2.807 mm
(110,5 in)

Descrizione

Il MAC-Y520 è un centro di lavoro verticale #40 che offre una corsa di classe #50 per lavorare pezzi di maggiori dimensioni mantenendo la compatibilità con gli utensili #40.

Caratteristiche principali
  • Compatibile con gli utensili esistenti #40 e con gli utensili per centri di foratura (BT40), consentendo il riutilizzo dell'inventario utensili.
  • Corse X/Y/Z estese che permettono lavorazioni multiple su pezzi più grandi, come carter e telai.
  • Prestazioni di corsa di classe #50 su piattaforma con attacco utensile #40 per aumentare la capacità di lavorazione senza cambiare lo standard utensili.

Corsa
  • X: 850 mm
  • Y: 520 mm
  • Z: 610 mm

Specifiche tecniche
  • Area di lavoro tavola: 1000 × 520 mm
  • Capacità massima di carico tavola: 800 kg
  • Velocità mandrino: 8.000 min⁻¹ (opzione: 12.000)
  • Attacco utensile / capacità magazzino utensili: BT40 / 30 utensili
  • Motore mandrino: 11 / 7,5 kW
  • Potenza elettrica: 18,8 kVA
  • Altezza macchina: 2.807 mm
  • Ingombro richiesto: 2.400 × 2.870 mm
  • Peso macchina: 6.500 kg

Altri prodotti TAKISAWA

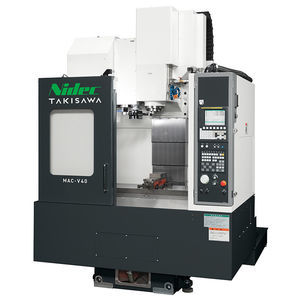

Vertical Machining Center
