Tornio CNC TAC-1500
orizzontaleper pezzi lunghiper grandi pezzi

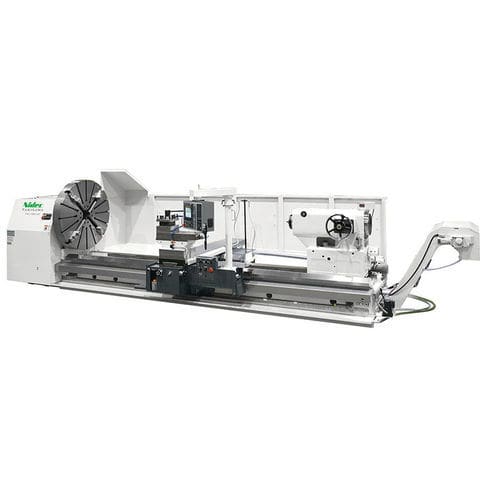

Tornio CNC - TAC-1500 - TAKISAWA - orizzontale / per pezzi lunghi / per grandi pezzi
Tornio CNC - TAC-1500 - TAKISAWA - orizzontale / per pezzi lunghi / per grandi pezzi
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Applicazioni
per grandi pezzi, per pezzi di grandi dimensioni, per pezzi lunghi, per tornitura pesante
Altre caratteristiche
di grandi dimensioni
Diametro

1.080 mm, 1.500 mm
(42,52 in, 59,06 in)

Velocità di rotazione

Max.: 600 rpm
(3.769,911 rad.min-1)

Min.: 8 rpm
(50,265 rad.min-1)

Lunghezza della pelle

2.000 mm, 6.000 mm
(79 in, 236 in)

Lunghezza di taglio massima

Max.: 5.000 mm
(197 in)

Min.: 2.000 mm
(79 in)

Potenza nominale

22 kW, 30 kW, 37 kW
(29,9 hp, 40,8 hp, 50,3 hp)

Lunghezza totale

2.760 mm
(109 in)

Larghezza totale

5.350 mm, 9.350 mm
(211 in, 368 in)

Altezza totale

2.005 mm
(79 in)

Peso

Max.: 17.500 kg
(38.581 lb)

Min.: 13.500 kg
(29.762 lb)

Descrizione

Il Takisawa TAC-1500 è un tornio CNC/torno manuale di grandi dimensioni progettato per la tornitura di pezzi di grande diametro e di lunghezza. Supporta la lavorazione di componenti lunghi e pesanti e semplifica l'immissione dei dati operatore grazie al software RAKU-RAKU di Takisawa, evitando la programmazione NC convenzionale.

Caratteristiche principali
  • Software RAKU-RAKU di Takisawa — elimina la necessità di programmazione NC; immissione dati semplificata.
  • RAKU-RAKU Expert — operatività avanzata studiata per la comodità dell'operatore.
  • Opzioni di lunghezza di tornitura: 2000 mm–5000 mm (come indicato).


Specifiche tecniche
  • Passaggio sul banco (swing over bed): 1500 mm
  • Passaggio sopra il carrello trasversale (swing over cross slide): 1080 mm
  • Lunghezza tra punte: 2000–5000 mm
  • Intervallo di velocità del mandrino: 8–600 min-1
  • Filettatura / Tipologie di filetti registrati: 32 tipologie pre-registrate + 8 tipologie registrabili dall'utente
  • Gamma di filettature metriche (passo): 0.001–500 (qualsiasi). Condizione: passo filettatura (mm) × velocità del mandrino (min-1) è 5000.
  • Gamma di filettature in pollici (TPI): 999.99999–0.05080 (qualsiasi). Condizione: passo filettatura (mm) × velocità del mandrino (min-1) è 5000.
  • Motore mandrino: 30/22 [OP.37/30] kW
  • Potenza elettrica: 32 [OP.42] kVA
  • Altezza macchina: 2005 mm
  • Ingombro necessario (profondità): 2760 mm
  • Ingombro necessario (larghezza): 5350–9350 mm
  • Peso macchina: 13500–17500 kg
