Tornio convenzionale TSL-550
orizzontale2 assia base piana

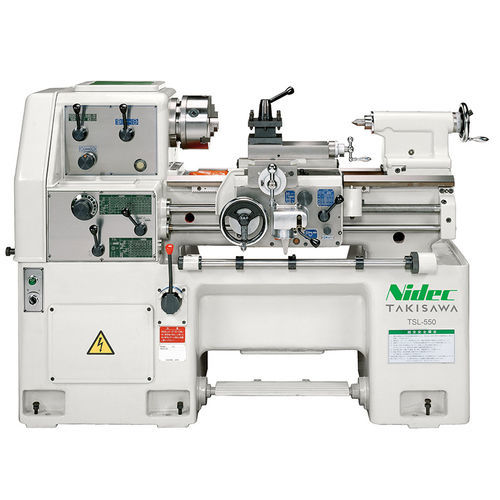

Tornio convenzionale - TSL-550 - TAKISAWA - orizzontale / 2 assi / a base piana
Tornio convenzionale - TSL-550 - TAKISAWA - orizzontale / 2 assi / a base piana
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
convenzionale
Orientazione del mandrino
orizzontale
Numero di assi
2 assi
Struttura
a base piana
Sistema di trasmissione
backgear
Applicazioni
per metallo
Altre caratteristiche
con indicatore di posizione
Funzione combinata
filettatura
Diametro

210 mm, 360 mm
(8,27 in, 14,17 in)

Velocità di rotazione

Min.: 70 rpm
(439,823 rad.min-1)

Max.: 2.000 rpm
(12.566,371 rad.min-1)

Lunghezza della pelle

550 mm
(22 in)

Potenza nominale

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Lunghezza totale

725 mm
(29 in)

Larghezza totale

1.622 mm
(64 in)

Altezza totale

1.101 mm
(43 in)

Peso

950 kg
(2.094 lb)

Descrizione

Il TSL-550 è un tornio manuale di Takisawa Machine Tool Co., Ltd. progettato per la formazione in lavorazioni meccaniche.

Accessori standard
  • Barra di arresto per avanzamento longitudinale automatica (dotazione standard).
  • Selezione semplice di avanzamenti e filettature.
  • Leva di avviamento progettata per funzionare solo quando viene tirata, per sicurezza.
  • Freno a pedale incluso.
  • Collare con scala assiale fornito.


Specifiche principali
  • Diametro tornibile sopra il letto: 360 mm
  • Diametro sopra il carrello portautensili: 210 mm
  • Distanza tra punte: 550 mm
  • Intervallo di velocità del mandrino: 83–1800 (OP. 70–1500, 92–2000)
  • Numero di rapporti: 6
  • Motore mandrino: 2.2 kW (OP. 3.7 kW)
  • Gamma filettature metriche: 24 / 0.5–14 (type/mm)
  • Gamma filettature in pollici: 31 / 2–56 (type/TPI)
  • Numero di avanzamenti longitudinali: 36
  • Intervallo avanzamento longitudinale: 0.041–2.22 mm/giro
  • Avanzamenti trasversali: 1/2 degli avanzamenti longitudinali
  • Altezza macchina: 1101 mm
  • Ingombro (profondità): 725 mm
  • Ingombro (larghezza): 1622 mm
  • Peso macchina: 950 kg


Dati tecnici
  • Modello: TSL-550
  • Marca: Takisawa Machine Tool Co., Ltd.
  • Uso previsto: Formazione in lavorazioni meccaniche (competenze di tornitura da base ad avanzate)
