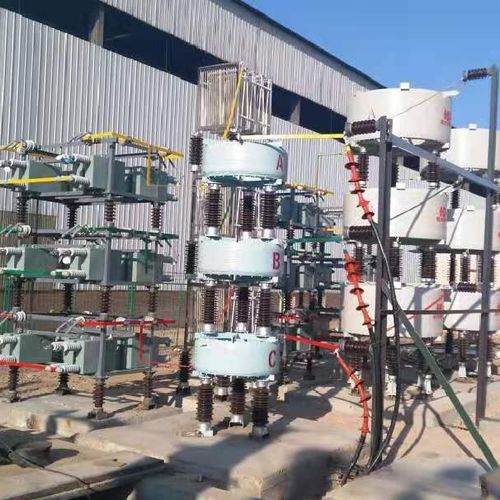

Reattanza filtro armonico trifase JTFC

Il dispositivo di compensazione di potenza reattiva ad alta tensione è usato per 6kV, 10kV, 35kV sistema, parallelo con il powersystem per la compensazione di potenza reattiva, al fine di migliorare il fattore di potenza della griglia, ridurre la perdita di trasformatori di alimentazione e linee di trasmissione, migliorare l'efficienza di alimentazione, migliorare l'ambiente di alimentazione, aumentare la capacità di trasmissione di apparecchiature di trasmissione e trasformazione di potenza. Il dispositivo di filtro armonico è un dispositivo di filtro passivo dedicato a filtrare la 3a, 5a, 7a, 11a, 13a e più alta armonica nella rete elettrica ad alta e bassa tensione. È adatto all'ambiente di fusione a media frequenza, conversione di frequenza, laminazione dell'acciaio, attrezzatura di raddrizzamento, ecc. Il dispositivo è composto da induttori e condensatori che formano un circuito di assorbimento di risonanza in serie, che assorbe efficacemente le armoniche generate dal carico, evitando così il ritorno delle correnti armoniche alla rete, riducendo notevolmente il contenuto armonico della rete, e allo stesso tempo, favorevole al funzionamento del trasformatore di alimentazione dell'utente, ridurre il consumo di energia e migliorare l'affidabilità delle apparecchiature e di altri componenti elettrici Inoltre, l'attrezzatura fornisce anche una certa capacità di compensazione della potenza reattiva per migliorare l'efficienza operativa dei carichi. Il dispositivo è composto dall'armadio di controllo completo e dal telaio della reattanza capacitiva. A seconda dei requisiti dell'utente, l'ordine di filtraggio armonico configurato è anche diverso.
