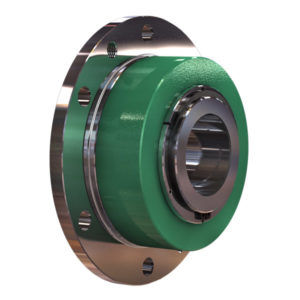

Giunto rigido FKH series

per alberoper flangiaper riduttore

La funzione principale di un giunto idraulico a flangia (di seguito denominato FKH) è il collegamento sicuro di due alberi. Ad esempio tra un albero di trasmissione e un albero del riduttore. L'FKH crea un collegamento rigido e senza gioco tra gli alberi. Questo tipo di collegamento viene utilizzato principalmente per trasmettere la coppia, ma può anche assorbire momenti flettenti. L'FKH è nel flusso di potenza. Il montaggio viene effettuato spingendo il FKH sull'albero e poi serrandolo con il sistema idraulico. Utilizzando superfici coniche si riduce il diametro interno e si aumenta la pressione radiale. Una volta completato il bloccaggio, l'FKH viene bloccato meccanicamente e la pressione idraulica viene rilasciata. Questa semplice procedura rende l'FKH adatto a processi di bloccaggio ripetitivi. Vantaggi del FKH: - alti momenti torsionali e flettenti trasmissibili (alto coefficiente di attrito) - progettazione/adattamento specifico per l'applicazione - facile montaggio e regolazione grazie al montaggio a distanza - pressione relativamente bassa (sistema chiuso) - bloccaggio e sgancio rapido - design semplice (cono semplice) - lunghezza di installazione breve - può essere utilizzato anche per alberi con chiavetta (deve essere riempito) - combinazione di diversi diametri di albero Per un corretto funzionamento e per ottenere un coefficiente di attrito sufficientemente elevato, le superfici di contatto fra albero e FKH devono essere prive di grasso, asciutte e pulite. Le superfici funzionali dell'FKH sono fornite di lubrificante franco fabbrica.
