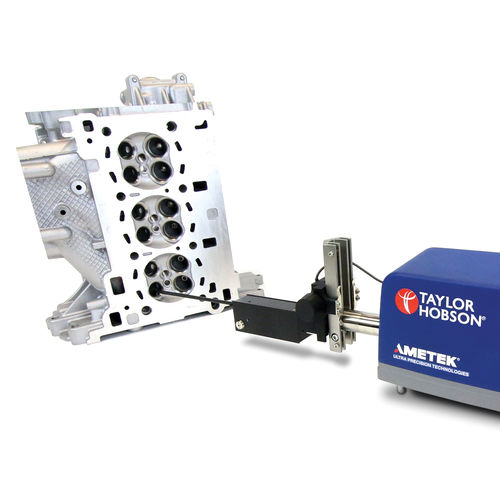

Profilometro a stilo Intra Contour

per misurazione della rugosità di superficiedi misura di formaper contorni

Soluzione per il profilo portatile, robusta, indipendente ed economica con regolazione dell'altezza Z di 90 mm integrata e colonna opzionale da 350 mm per il lavoro con componenti ampi o alti. Singola interfaccia intuitiva per calibrazione, misurazione e analisi. Caratteristiche e vantaggi di Intra Contour• •Gamma di misurazione Z di 32 mm / Risoluzione di 122 nm Combinazione ideale di capacità di misurazione e intervallo ampio per adattarsi alle lavorazioni più ampie dei componenti più utilizzati e risoluzione in grado di rilevare anche le deviazioni del contorno più contenute. •Errore di rettilineità di meno di 0,30 nm/50 mm Riferimento di rettilineità a elevata precisione per ottenere risultati affidabili anche con una lunghezza della traversa piena di 50 mm. •Metodo di calibrazione esclusivo e brevettato Calibrazione di guadagno Z, geometria delle punte e movimento arcuato con una singola misurazione brevettata lungo una semisfera di calibrazione di 38,75 mm di diametro. •Spaziatura orizzontale dei dati da 0,5 μm Corrispondenza quasi perfetta fra la risoluzione X e Z per una misurazione ottimale di raggio e angolo. •Analisi del profilo (configurazioni di base e avanzate) L'analisi del contorno avanzata comprende dimensionamento automatico, importazione DXF, arco gotico e tolleranza completa.
