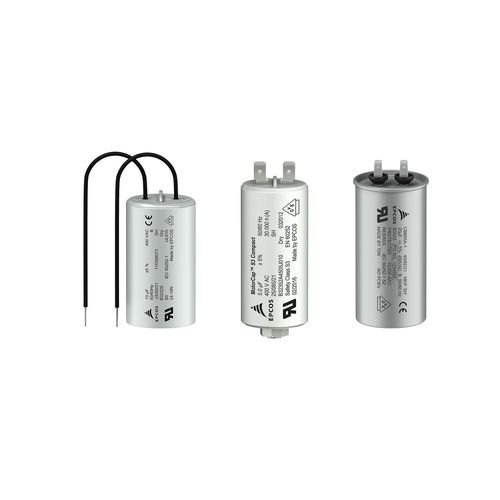

Condensatore a pellicola B3232 series

con film di polipropilenecilindricoAC

Panoramica
Condensatori a film AC per applicazioni di avviamento (motor-start) e funzionamento (motor-run) dei motori. Classi di sicurezza S0, S2 e S3 secondo IEC 60252-1 con omologazioni UL, VDE, TÜV, CQC, ISI e JIS. Tensioni nominali da 250 V AC fino a 480 V AC a seconda del tipo. Temperatura massima di esercizio fino a +100 °C per le serie specificate.

Caratteristiche

• Gamma completa che copre le classi di sicurezza S0, S2 e S3
• Progetti conformi a IEC 60252-1 e varianti UL 810
• Temperatura di esercizio fino a +100 °C
• Opzioni di vita utile fino alla classe A (30 000 h) per tipi selezionati

Vantaggi per il cliente
Risparmio

• Ingombro ridotto grazie alla tecnologia a film sottile in polipropilene
• Maggiore densità di imballaggio per risparmio di spazio negli assemblaggi
• Meno sostituzioni grazie a opzioni di vita utile estesa

Elettrico

• Lunga vita utile basata su film in polipropilene avanzato
• Dielettrico autoriparante per affidabilità sotto stress AC

Meccanico

• Progetti compatti in contenitore metallico o plastico
• Opzioni terminali multiple: Fast-on, filo isolato, cavo twin-core
• Opzioni di fissaggio: clip, bullone M8

Ambiente

• Senza Pb, conforme RoHS
• Produzione in siti responsabili dal punto di vista ambientale

Schede tecniche (selezione)
Tensione nominale (V AC) | Classe di sicurezza IEC 60252-1 | Omologazione | Riconoscimento UL 810 | Vita utile (h) | Tipo
250, 400 | S0 | UL, VDE | construction only | 10000 | B32329B/C
250, 400 | S0 | UL, VDE | construction only | 10000 | B32321B/C, B32323B/C
250 - 480 | S0 | VDE | — | 3000, 10000 | B32328A
250 - 480 | S0 | VDE | — | 3000, 10000 | B32320B/C, B32322B/C
400 | S3 | VDE | component | 10000 | B32355C
450 | S2 | UL, VDE | component | 30000 | B33335B6
450 | S2 | UL, VDE | component | 30000 | B33331B6
450 | S2 | UL, VDE | component | 10000 | B33331I6
450 | S2 | TÜV, UL | component | 10000 | B32335I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32333I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32330I6
400 / 450 | S3 | UL, VDE | component | 30000 | B32356B
400 / 450 | S3 | UL, VDE | component | 30000 | B32355A
400 / 450 | S3 | UL, VDE | component | 30000 | B32350A, B32352A

Applicazioni (esempi)

• Elettrodomestici: lavatrici, asciugatrici, frigoriferi
• Compressori, pompe, ventilatori e azionamenti motore

Specifiche tecniche

• Classi di sicurezza: S0, S2, S3 (secondo IEC 60252-1)
• Tensioni nominali: 250 V AC, 400 V AC, 450 V AC, fino a 480 V AC (dipende dal tipo)
• Temperatura massima di esercizio: fino a +100 °C (IEC 60252-1)
• Omologazioni: UL, VDE, TÜV, CQC, ISI, JIS, CE (a seconda del tipo)
• Vita utile: fino alla classe A (30 000 h) per tipi selezionati; altre classi 3 000 h, 10 000 h, 30 000 h
• Costruzione: contenitore in alluminio, contenitore in plastica, con bullone, con clip di bloccaggio, sommità in resina
• Terminali: Fast-on, filo di rame isolato, cavo twin-core
• Fissaggio: clip, M8 e altre opzioni
• Elettrico: film in polipropilene, dielettrico autoriparante
• Ambiente: senza Pb (conforme RoHS)
