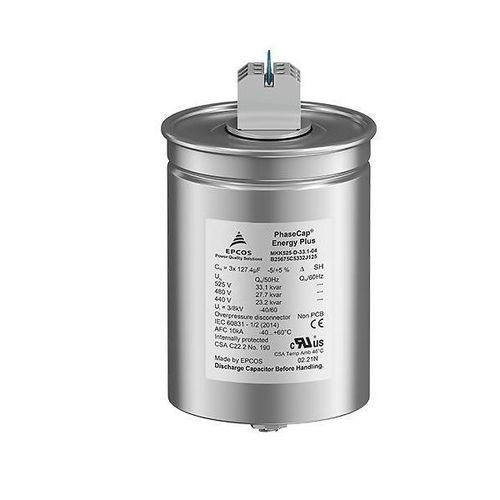

Condensatore in ceramica MKK230 series

polimericoa gasmodulo

Panoramica
La serie PhaseCap Energy Plus è l'ultima generazione di condensatori per la correzione del fattore di potenza (PFC) basata sulla provata tecnologia MKK. Offre vita utile estesa, elevata capacità di corrente di inrush e di impulso, dimensioni compatte ed è ottimizzata per applicazioni industriali di PFC. Sono disponibili due versioni: gas-filled (serie B25674C*) e resina semi-secca biodegradabile (serie B25675C*). Entrambe le versioni presentano proprietà autoriparanti e un interruttore di sovrapressione trifase. Gamma di tensione 230 … 1000 V, potenze 5,0 … 60,0 kvar e quattro tipi di morsetti per selezione mirata.

Applicazioni

• Apparecchiature automatiche PFC, banchi di condensatori
• PFC fisso individuale (es. motori, trasformatori, illuminazione)
• PFC fisso di gruppo
• Banchi di condensatori accordati e disaccordati
• PFC dinamico

Caratteristiche

• Design robusto, affidabile e compatto
• Gamma completa di condensatori industriali
• Tecnologia MKK con taglio ondulato e bordo rinforzato
• Gamma di tensione: 230 … 1000 V
• Gamma di potenza: 5,0 … 60 kvar

Benefici per il cliente
Costi

• Riduzione dell'ingombro grazie ad una maggiore densità di imballaggio che consente armadi più compatti
• Riduzione dei tempi di montaggio e collegamento
• Riduzione dei costi di investimento a lungo termine grazie alla lunga durata

Elettrico

• Vita utile molto lunga fino a 240.000 ore (classe temperatura -40/D)
• Elevata capacità di corrente di inrush fino a 500 · IR
• Elevata resistenza alle correnti di impulso
• Elevata stabilità a lungo termine

Meccanica e manutenzione

• Costi di montaggio ridotti
• Senza manutenzione in esercizio normale (controlli periodici raccomandati)
• Massima densità di imballaggio grazie alle dimensioni compatte

Sicurezza

• Dielettrico autoriparante
• Interruttore di sovrapressione trifase
• Morsetto di sicurezza IP20 protetto contro il contatto
• Scarica sicura: resistenza di scarica pre-montata su base ceramica o modulo di resistenza di scarica (a seconda del tipo)
• Omologazione cUL (se indicata)
• B25674C*: impregnazione con azoto secco (N2)
• B25675C*: impregnazione con resina semi-secca biodegradabile

Ambiente

• Senza PCB, conforme RoHS

Tipi disponibili / intervalli di esempio (estratto)
Tensione nominale (V AC) | Prodotto | Fasi | Capacitanza (µF) | Intervallo tipi
230 - 690 | PhaseCap Energy resina 3 fasi | 3 | 11.8 - 300.8 | MKK230-D-10.0-04 - MKK690-D-8.3-04
230 - 690 | PhaseCap Energy gas 3 fasi | 3 | 11.8 - 300.8 | MKK230-D-10.0-03 - MKK690-D-8.3-03
230 - 690 | PhaseCap Energy Plus gas 3 fasi | 3 | 11.8 - 300.8 | MKK230-D-10.0-03 - MKK690-D-8.3-03
230 - 1000 | PhaseCap Energy Plus resina 3 fasi | 3 | 11.8 - 331.5 | MKK1000-D-15.0-04 - MKK900-D-30.0-04

Note
I valori sopra riflettono specifiche tipiche. Confermare le specifiche del prodotto o richiedere l'approvazione delle vostre specifiche prima dell'ordine.

Specifiche tecniche

• Serie: PhaseCap Energy Plus
• Varianti modello: B25674C* (gas-filled), B25675C* (resina semi-secca)
• Tecnologia: MKK (taglio ondulato, bordo rinforzato)
• Gamma di tensione: 230 … 1000 V AC
• Gamma di potenza: 5,0 … 60,0 kvar
• Gamma di capacità (esempi): ~11.8 µF fino a ~331.5 µF a seconda del tipo
• Numero di fasi: tipi trifase
• Vita prevista: fino a 240.000 ore (classe temperatura -40/D)
• Capacità di corrente di inrush: fino a 500 · IR
• Scarica: resistenza pre-montata su base ceramica o modulo di resistenza (a seconda del tipo)
• Sicurezza: autoriparante, interruttore di sovrapressione trifase, morsetto di sicurezza IP20
• Omologazioni: cUL (se indicata)
• Ambiente: senza PCB, RoHS
