Filtro elettronico passa-basso CarXield

passivoper convertitoremontato su binario elettrificato

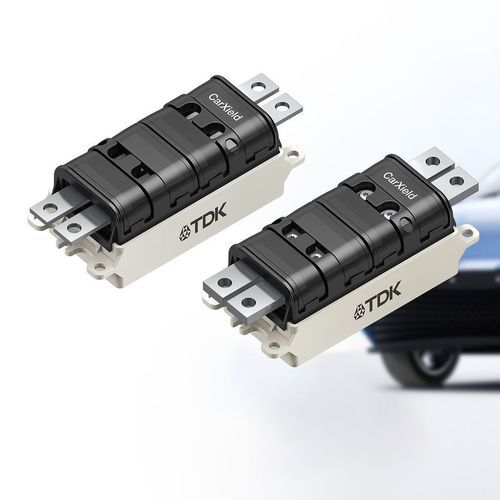

Panoramica CarXield di TDK è una piattaforma standard di filtri EMC sviluppata per applicazioni automobilistiche con inverter DC ad alta tensione. Risolve i problemi di EMI nelle trasmissioni elettriche ed è disponibile in varie varianti per 500 V DC o 1000 V DC con correnti nominali fino a 400 A a +85 °C. È offerto con o senza barra di distribuzione integrata e può essere personalizzato per requisiti di integrazione specifici.

Caratteristiche principali

• Piattaforma standard di filtri EMI/EMC per l’elettronica di potenza automotive
• Applicazione target: inverter DC ad alta tensione per xEV
• Tensioni nominali: 500 V DC e 1000 V DC
• Corrente nominale: fino a 400 A (a +85 °C)
• Disponibile con o senza morsetti a barra diritta
• Configurazione a 2 linee
• Opzione terminale tipica: barra diritta
• Esempi di serie di ordinazione: B84252A*A, B84252A*Q, B84252B*A

Presentazione - argomenti inclusi

• Perché un filtro EMI nelle architetture xEV?
• CarXield: soluzione standard innovativa
• Caratteristiche tecniche e prestazioni
• CarXield come filtro EMI standard per inverter
• Esempi di integrazione e opzioni di montaggio
• Suggerimenti di progettazione EMC nelle schede tecniche
• Altri tipi di filtri e installazioni con barra

Schede tecniche (selezione) Number of lines | Application | Rated current (A) | Rated voltage (V DC) | Type
2 | for high-voltage DC inverters | 200 | 500 | B84252A*A
2 | for high-voltage DC inverters | 200 | 500 | B84252A*Q
2 | for high-voltage DC inverters | 400 | 1000 | B84252B*A

Risorse prodotto (documenti e presentazione) Presentazione e un set di documenti tecnici sono disponibili per CarXield, incluse note applicative, avvertenze, informazioni generali, guida alla selezione, informazioni sui servizi EMC, simboli & termini e schede tecniche dettagliate in PDF.

Specifiche tecniche

• Piattaforma / nome prodotto: CarXield
• Applicazione: filtro EMC di linea per inverter DC ad alta tensione (automotive)
• Numero di linee: 2
• Tensione nominale: 500 V DC o 1000 V DC
• Corrente nominale: esempi fino a 200 A e 400 A (varianti disponibili fino a 400 A a +85 °C)
• Temperatura di esercizio / qualificazione: esempio +85 °C
• Opzioni di corrente di picco (esempi nel selettore): 360 A (1 min), 650 A (1 min), 600 A (10 s), 1000 A (10 s)
• Dimensioni tipiche (esempio): 155 x 59 x 50,5 mm
• Morsetti / montaggio: barra diritta (filtri con o senza barra disponibili)
• Tipi di prodotto / serie d'ordine di esempio: B84252A*A, B84252A*Q, B84252B*A
• Documentazione disponibile: schede tecniche, note applicative, guida alla selezione, presentazione e PDF tecnici correlati
