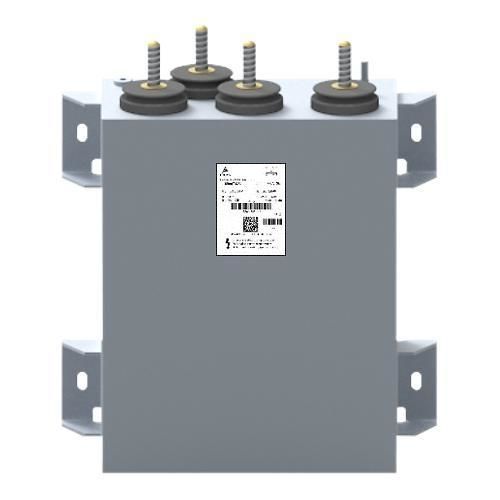

Condensatore polimerico MKK HP

moduloincapsulatoasciutto

Descrizione del prodotto
Con l'aumento dell'importanza della qualità dell'energia, TDK sviluppa soluzioni di filtraggio AC. Questi condensatori modulari sono disponibili in versioni monofase e trifase con diverse configurazioni dei terminali e parametri elettrici. Progettazioni personalizzate consentono layout compatti e affidabilità elevata adattata ai vincoli di sistema. Quando vengono utilizzati come filtri AC, riducono la distorsione armonica e gestiscono la potenza reattiva migliorando la qualità dell'energia e la robustezza dell'impianto.

Caratteristiche

• Intervallo di capacità: 3 × 200 a 3 × 3000 µF (esempi); altri intervalli disponibili (es. 35–1435 µF per B25615A)
• Tensione nominale: 230 a 690 V AC
• Configurazioni terminali disponibili
• Temperatura del punto caldo fino a +85 °C
• Incastellamento con resina poliuretanica (tecnologia a secco)
• Scocca in acciaio inossidabile
• Tecnologia di avvolgimento piatto
• Norme: IEC 61071, IEC 61881-1

Vantaggi

• Opzioni meccaniche ed elettriche completamente personalizzabili per l'integrazione di sistema
• Soluzioni di filtraggio compatte adatte ad installazioni con vincoli di spazio
• Vita prevista fino a 200.000 ore a +85 °C (punto caldo)
• Compatibile con dispositivi a interruttore di pressione
• Progetti idonei per condizioni ambientali aggressive
• Simulazioni ANSYS™ disponibili su richiesta

Applicazioni

• Locomotive e EMU
• Azionamenti industriali media tensione (MV)

Schede tecniche (selezione)
Tipo | Applicazione | Stile | Fasi | Capacità nominale (µF)
B25615A | Filtraggio AC, uso generale | MKK AC | 3 | 35 - 1435
B25610 | Filtraggio AC | MKK HP | 3 | 200 - 3000

Specifiche tecniche

• Serie/tipi riportati: MKK HP, MKK AC, B25610, B25615A
• Esempi di capacità: 35 – 1435 µF (B25615A); 200 – 3000 µF (B25610)
• Tensione nominale (AC): 230 – 690 V AC (intervallo generale); altri valori RMS/picco disponibili
• Numero di fasi: tipiche varianti modulari trifase
• Classe temperatura punto caldo: fino a +85 °C
• Incastellamento: resina poliuretanica (tecnologia a secco)
• Materiale cassa: acciaio inossidabile
• Avvolgimento: avvolgimento piatto
• Norme rilevanti: IEC 61071, IEC 61881-1
• Opzioni di progetto: progettazioni meccaniche ed elettriche completamente personalizzabili per soluzioni di filtraggio compatte
• Vita prevista: fino a 200.000 ore a +85 °C (punto caldo)
• Compatibilità: dispositivi a interruttore di pressione; progetti adatti per ambienti aggressivi
