Software CAD REVERSER

FEMdi retroingegneria

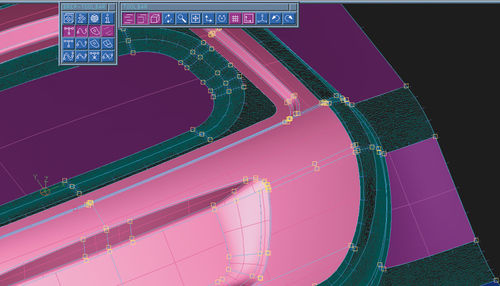

Il modulo Tebis Reverser permette di creare superfici polinomiali di elevata qualità oppure anche di aggiornare modelli di superfici obsoleti, utilizzando come dato di partenza una mesh ottenuta scansionando un componente reale. La tecnologia associativa assicura transizioni a tangenza costante e un andamento fluente del modello. Tebis Reverser contiene al suo interno tutte le funzioni CAD necessarie per la strutturazione del modello wireframe che sarà utilizzato per la creazione delle superfici. Una serie di funzionalità CAD semi-automatiche ed interattive, consentono di generare il modello wireframe direttamente sulla scansione 3d. In questa fase sarà possibile controllare la distanza delle superfici dalla mesh, come pure il grado, la segmentazione e le transizioni tra le superfici. La successiva creazione del modello CAD di superfici è completamente automatica e utilizzerà il dato STL come riferimento. L'utente ha la libertà di definire quali aree dovranno essere generate mediante facce (superfici trimmate) e quali tramite superfici a quattro bordi. In questo modo sarà possibile strutturare un layout di superfici conforme ai più diffusi standard di progettazione ed utilizzabile a cascata nelle successive fasi di progettazione e/o programmazione CAM.
