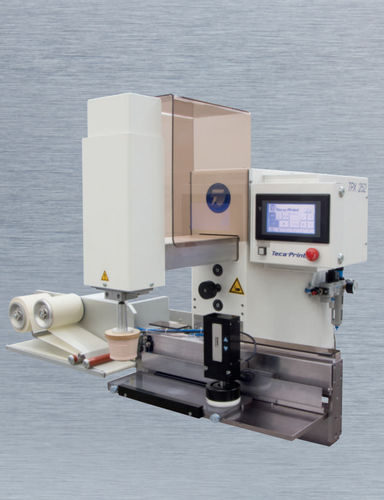

La macchina tampografica TPX 252 con sistema di inchiostrazione sigillato e a scorrimento laterale è azionata elettropneumaticamente.
A seconda dell'applicazione richiesta, sono disponibili due corse del meccanismo di inchiostrazione di dimensioni diverse. In base alla corsa del meccanismo di inchiostrazione, è possibile scegliere diverse dimensioni di calamai e lastre.
La massima precisione e ripetibilità caratterizzano la TPX 252 come macchina tampografica di alta qualità.
Per il fissaggio del calamaio sono disponibili il cilindro elettrico rotante o il supporto del calamaio con chiusura a baionetta. Per la TPX 252 sono disponibili diversi accessori, come ad esempio la base della macchina o la tavola di coordinate, nonché ulteriori attrezzature come il dispositivo di pulizia automatica del tampone o le unità periferiche.
CORSA DEL MECCANISMO DI INCHIOSTRAZIONE
150 mm (vedi dati con *)
240 mm (vedi dati con **)
DIMENSIONI DEL CALAMAIO (Ø IN MM)
72* / 86* / 96* / 115**
DIMENSIONI DELLA LASTRA
larghezza standard della lastra in mm:
100* / 120**
profondità standard della lastra in mm:
200* / 220* / 250* / 350**
RIPETIBILITÀ
< ± 0,02 mm
COLLEGAMENTO
230 V / 50 Hz
aria compressa 5 - 6 bar
CONSUMO D'ARIA
0,87* / 1,1** litri per ciclo a 6 bar
CORSA VERTICALE DEL TAMPONE
100 mm / 140 mm
- regolabile elettronicamente in continuo
DISTANZA TRA I TAMPONI
96,5 mm
PESO
circa 83 kg senza base
DIMENSIONI
l = 500 mm
h = 586 / 626 mm
d = 893 mm
Le dimensioni sono indicate senza base.
---
