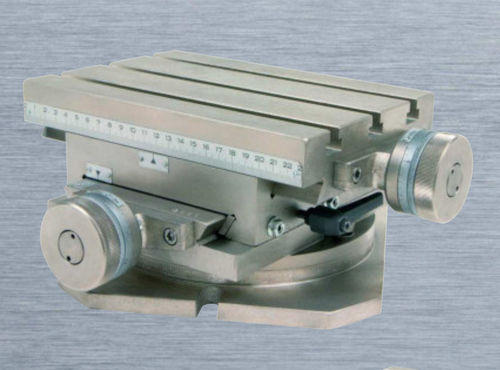

La tavola coordinata MG-O consente una regolazione precisa dell'immagine sul pezzo stampato ed è prodotta in ghisa stabile. L'MG-O è particolarmente adatto per le macchine da stampa più grandi o per l'assemblaggio di attrezzature pesanti. Consente di regolare gli assi x e y mediante l'uso di manopole di regolazione fine con un vernien Le regolazioni dell'asse w vengono effettuate mediante una scala marcata.
POSSIBILITÀ DI REGOLAZIONE
asse x: ± 60 mm
asse y: ± 55 mm
asse w: 3600 girevole
SCANALATURA A T PER DADO PER SCANALATURA DIN508
dimensione 10
PESO
20 kg
---
