Divisore di frequenza DFD420

di impulsiad uso industriale

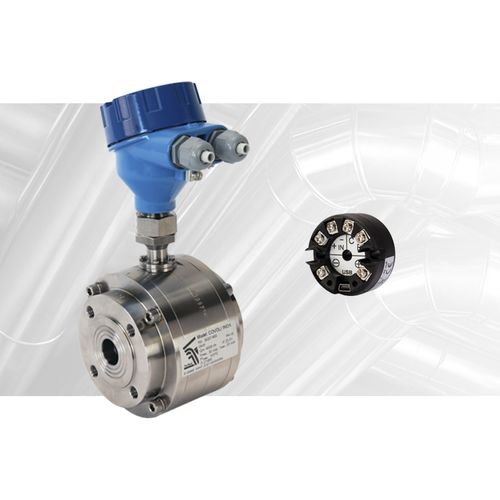

Il trasmettitore di portata DFD420 è un convertitore di impulsi/corrente che si adatta ai flussimetri a pistone oscillante della serie Covol e ai flussimetri a turbina della serie TM di Tecfluid, nonché ad altri trasmettitori di impulsi presenti sul mercato. Un convertitore di impulsi è un dispositivo elettronico utilizzato per convertire gli impulsi ricevuti da un sensore in un altro tipo di segnale compatibile con altri dispositivi, come i regolatori di flusso; nel nostro caso, il DFD420 converte gli impulsi in ingresso di un flussimetro in impulsi di corrente: Impulsi per unità di volume o allarme di flusso configurabile uscita analogica 4-20 mA Il DFD420 dispone di due uscite: uscita analogica 4-20 mA in un loop a 2 fili, che alimenta anche lo strumento, e uscita optoisolata che fornisce impulsi proporzionali agli impulsi di ingresso o all'allarme configurabile. Perché avere un'uscita in corrente? Per fornire informazioni sulla portata a uno strumento con ingresso 4-20mA, ad esempio per inviare informazioni via cavo in ambienti industriali. A tal fine, la frequenza degli impulsi di ingresso (portata) viene misurata e convertita in un segnale analogico proporzionale alla portata e ai parametri configurati mediante il software Winsmeter DFD, di cui parleremo più avanti. L'uscita in corrente può essere collegata a qualsiasi dispositivo dotato di un ingresso in corrente compatibile, essendo i valori 4 e 20 mA programmabili. Perché avere un'uscita a impulsi? Per fornire informazioni sulla quantità di liquido che passa attraverso il flussimetro, cioè il volume. A tal fine, il convertitore DFD420 conta il numero di impulsi all'ingresso e li divide per il fattore di divisione programmato dall'utente. In questo modo diventano una quantità confortevole per quantificare il volume (ad esempio 1 impulso/litro).
