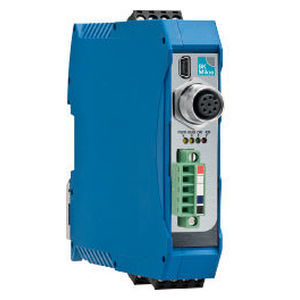

Unità di controllo di rilevamento rottura di utensile BKM9 series

programmabiledigitale

- La rotazione in senso orario e/o antiorario della bacchetta è programmabile e consente un adattamento ottimale alla macchina. - L'intensità di scansione è regolabile in 8 passi. È possibile controllare anche punte rotanti di piccolo diametro. - I risultati della scansione sono visualizzati come "OK" o "KO" e segnalati da LED sul lato anteriore del dispositivo. - Il PROFIBUS è un collegamento standard Sub-D a 9 pin; il collegamento USB è una spina USB-mini / tipo B e soddisfa la specifica 2.0. - Tre ingressi digitali servono ad attivare le funzioni "Teach-in" per apprendere la posizione da scansionare, "Start" per inizializzare il processo di scansione e "Configurable" per ricevere un comando di arresto. - Due uscite digitali forniscono i segnali per il messaggio "OK" o "KO". - I contatti dei relè sono configurabili come connessioni N/C o N/O. Possono essere impostati come momentanei (validi con l'avvio o temporizzati) o a scatto. - Il comodo software di configurazione per la programmazione e l'impostazione dei dati dell'utensile è disponibile gratuitamente. - Mini USB per il collegamento al PC - 3 ingressi di controllo digitali (logica positiva o negativa) Segnale di avvio e apprendimento Un ingresso configurabile - 2 uscite a relè selezionabili come contatto N/C o N/O Messaggio di azzeramento del segnale ("OK") Messaggio di errore del segnale ("KO") Collegamento allo scanner - 4 LED per la visualizzazione dello stato Apertura per il connettore top hat per il collegamento opzionale al modulo di espansione I/O Montaggio su guida DIN
