Apparecchio di monitoraggio della potenza TC series

di vibrazionidi misuraPROFIBUS

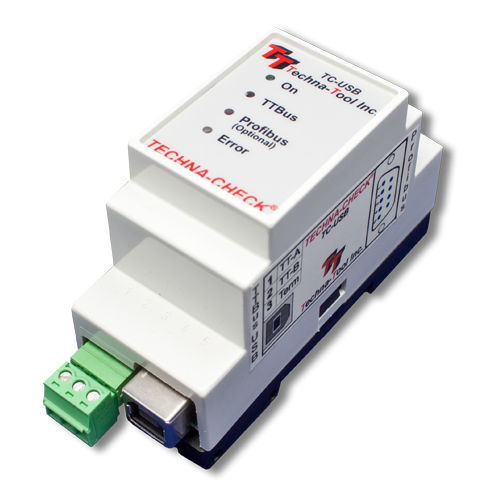

Il modello TC-USB di Techna-Check® è un sistema di monitoraggio degli utensili progettato per utilizzare i nostri trasduttori di potenza della serie PWM-TTBUS per misurare la potenza reale di un mandrino o di un motore di una macchina. Può essere utilizzato su motori standard, servomotori CA e azionamenti a frequenza variabile. Il Techna-Check determina la presenza di un utensile rotto, opaco o mancante. Il sistema è inoltre in grado di interfacciarsi con un accelerometro per misurare le vibrazioni di un mandrino o di un'attrezzatura e verificare che rientrino in un intervallo prestabilito. - Interfaccia USB per una connessione semplice e affidabile al PC - Monitora 1-128 utensili o processi di taglio per motore - 1-20 motori possono essere collegati a un singolo dispositivo TC-USB - Compatibilità Profibus opzionale - L'impostazione dei parametri avviene tramite il software TTMON - Limiti indipendenti per la supervisione di rottura, smussatura, mancanza e inattività - Funzione di inviluppo della curva per i limiti - Limite del punto di contatto utilizzato per le macchine di rettifica ed equilibratura Il TC-USB si interfaccia al controllo della macchina tramite I/O a 24 V o Profibus. Una singola unità TC-USB può monitorare fino a 20 diversi motori/macchine e ogni macchina può avere 128 diversi utensili o percorsi di taglio monitorati. La selezione dell'utensile avviene tramite ingressi binari attraverso il modulo I/O100T, tipicamente forniti da codici M/Marco I/O o utilizzando Profibus senza l'I/O100T. Una volta che all'unità è stato detto di monitorare, il sistema misurerà l'energia utilizzata solo per far girare il mandrino; questo dato è etichettato come consumo a vuoto (figura 1). È possibile impostare limiti alti e bassi per la potenza del minimo per determinare se una cinghia si è rotta o se i cuscinetti del mandrino si stanno guastando.
