Guida lineare a rulli DualVee®

in acciaio

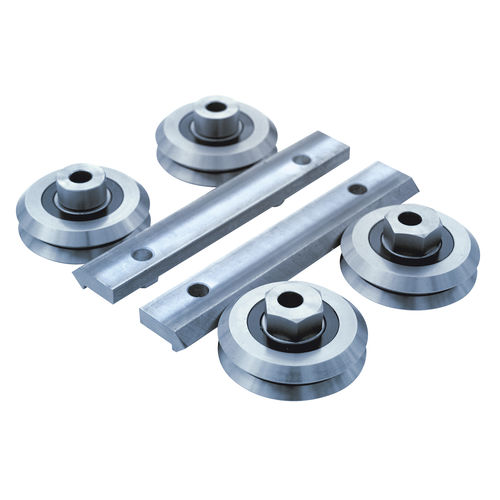

La costruzione del sistema DualVee è molto semplice. Consiste di 3 componenti in 4 misure soltanto. Il sistema DualVee® si è dimostrato per molti anni un sistema di guida per uso universale. È molto semplice nella costruzione e consiste solo di 3 componenti: Ruote di guida, binari di guida e boccole di adattamento centriche ed eccentriche, ognuna in 4 dimensioni. Le rotaie di guida trafilate a freddo sono disponibili in versione temprata o non temprata in acciaio o in acciaio inossidabile in lunghezza fino a 4m . Le ruote di guida sono rettificate di precisione, a doppia fila, con cuscinetti a sfera scanalati profondi e anello esterno rinforzato. Le ruote offrono una lubrificazione a vita e hanno guarnizioni in Neoprene. Dato che la circonferenza della superficie a forma di W all'esterno della ruota è più grande che al centro, c'è un continuo sfregamento sulla guida che crea un effetto autopulente. Così le impurità possono essere evitate. Utilizzare le boccole dell'adattatore eccentrico di fronte alle boccole dell'adattatore centrico per regolare il gioco radiale del sistema in modo semplice e facile. Tutte le parti sono disponibili in acciaio e in acciaio inossidabile.
