Forniamo alberi di precisione con diametro metrico in acciaio, in acciaio cromato o in acciaio inossidabile. Le dimensioni usuali sono per lo più disponibili a magazzino nella lunghezza di 3000mm. Lunghezza fino a max. 6000mm, diametri in pollici e alberi cavi sono disponibili su richiesta. Tagliamo i nostri alberi di precisione alla lunghezza desiderata contro un supplemento di prezzo per il taglio. Il taglio standard è sbavato manualmente. Per la combinazione con cuscinetti lineari a sfera o a strisciamento, i lati anteriori dell'albero di precisione devono essere smussati per evitare danni al cuscinetto. È possibile anche la lavorazione secondo il disegno. Gli alberi di precisione sono prodotti in tolleranza h6 o h7 con superficie indurita, rettificata e lucidata. La profondità di tempra superficiale per i diversi tipi di alberi è indicata nelle tabelle alle pagine PW04 - PW07. Le sollecitazioni all'interno del materiale create dal processo di tempra migliorano la resistenza alla fatica e la resistenza alla fatica dell'albero sotto piegatura inversa. Il materiale del nucleo rimane morbido e permette una buona lavorabilità.

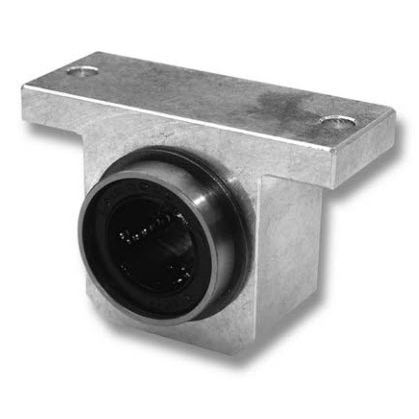

In combinazione con cuscinetti lineari a sfere o a strisciamento e unità di alloggiamento lineari, gli alberi di precisione possono essere utilizzati come sistemi di guide lineari a prezzi ragionevoli.
Vantaggi
prezzo ragionevole
varie applicazioni
uso universale
montaggio continuo tramite perno e foro cieco
i sistemi di guida a prezzi molto ragionevoli possono essere sviluppati con cuscinetti a sfera o a strisciamento e componenti lineari
Applicazioni
sistemi di guida lineare con cuscinetti a sfere o a strisciamento
come albero di guida per sistemi di guida a rulli (vedi capitolo RO)
per il supporto e l'appoggio di parti in rotazione
perni di bloccaggio, perni di guida, perni di centraggio
---
