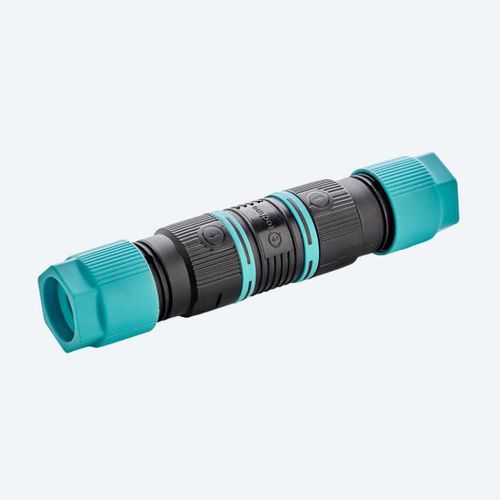

Connettore di dati THB.391.R4E.L

a vitedi potenzaAC/DC

INFORMAZIONI GENERALI Tipo di installazione Connessione fissa (re-ispezionabile) Configurazione Ingresso - uscita (volante) Colore Nero/Verde Techno (Componenti plastici) - Verde Techno (Componenti gomma) Dimensioni esterne (mm) Ø 23.0 x 117.0 DATI ELETTRICI Punti di connessione 2 Applicazione circuito Potenza/Segnale Corrente nominale (AC/DC) 17.5A Tensione nominale (AC/DC) 450V AC Numero di poli 4 Simbologia contatti 1-2-3-E Tipo di contatti Vite Filettatura/Coppia di serraggio M3 - max. 0.8 Nm DATI DI CONNESSIONE Sezione conduttore flessibile MIN senza capocorda (mm²) 0.50 Sezione conduttore flessibile MAX senza capocorda (mm²) 4.00 Sezione conduttore rigido MIN (mm²) 0.50 Sezione conduttore rigido MAX (mm²) 4.00 Lunghezza sguainatura conduttore (mm) 25.00 Lunghezza sguainatura cavo (mm) 6.00 Tipo cavo consigliato H05xxx/H07xxx Diametro del cavo MIN (mm) 7.00 Diametro del cavo MAX (mm) 13.50 Coppia serraggio pressacavo-connettore 2.0 Nm Coppia serraggio dado-pressacavo 2.5 Nm MATERIALI Connettore PA66 GF UL94 V0 Pressacavo PA66 UL94 V2 Guarnizioni TPE Gommini di tenuta cavo TPE Proprietà Halogen Free - Silicone Free Contatti Ottone Viti contatto Acciaio
