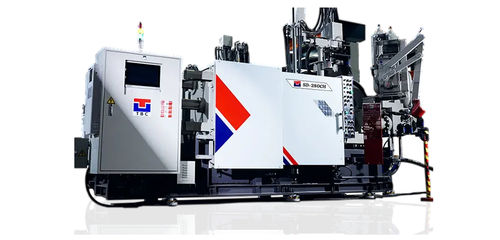

Macchina per pressofusione ad alta pressione CH series

a camera freddaper alluminio

Panoramica
La serie CH è una macchina per pressofusione di alluminio a camera fredda con controllo intelligente. Adotta un sistema di risparmio energetico importato e una valvola proporzionale per il controllo a bassa velocità, offrendo un'iniezione multivelocità più accurata rispetto ai sistemi tradizionali. Adatta per fusioni a tenuta d'aria.

Caratteristiche della serie CH

• Iniezione ad alta velocità fino a 8 m/s e accelerazione fino a 80G.
• Gestione completa dei dati: visualizzazione forza di chiusura stampo, interfaccia temperatura forno, allarme temperatura olio, rilevamento difetti e altri sistemi. Memorizzazione di 500 set di parametri stampo.
• Ausiliari avanzati: mestolo automatico con braccio a bilanciere e spruzzatore servo per migliorare efficienza e qualità produttiva.
• Funzioni avanzate di gestione dati con possibile estensione a 1.000 set di parametri nel controllo elettronico.

Iniezione serie CH

• Sistema idraulico doppio e accumulatore di intensificazione indipendente: accumulatore separato per l'intensificazione evita interferenze di pressione durante iniezioni ad alta velocità. Pressione di intensificazione impostabile indipendentemente. Adatto a macchine da 500 ton e superiori.
• Sistema di iniezione meter-in: circuito idraulico progettato per accelerazione 80G e velocità fino a 8 m/s. Utilizza elettrovalvole proporzionali tedesche per un controllo preciso multi-fase a bassa velocità e riduzione della porosità. Standard sui modelli TBC CH.

Controllo elettrico CH

• Interfaccia sistema vuoto.
• Parametri d'iniezione salvabili fino a 300 set (il controllo elettronico può estendere lo storage fino a 1.000 set).
• Interfaccia per perno di serraggio.
• Schermo touch da 15 pollici per configurazione operatore; funzioni dati iniezione aggiornate.
• Visualizzazione digitale della forza di serraggio integrata con i dati d'iniezione.
• Funzioni elettroniche avanzate: rilevamento difetti, upgrade dati d'iniezione, storage esteso parametri stampo (fino a 1.000 set).
• Impostazione getti abbandonati (warm-up): esegue getti a bassa velocità dopo lunghi fermi per evitare difetti dovuti a stampi freddi.

Struttura meccanica & Opzioni

• Dispositivo filtro olio idraulico.
• Sistema di raccolta dati remoto per monitoraggio via mobile o laptop.
• Sistema di risparmio energetico con pompa tedesca Eckerle e nuovo sistema di controllo; riduzione consumo ~30% per macchine >500 ton.
• Piastra di rinforzo della piastra mobile per prevenire deformazioni e facilitare la sostituzione.
• Sistema di cambio rapido stampo con morsetto idraulico speciale; integrato nel controllo elettronico TBC.
• Porta di sicurezza automatica controllata da inverter; apertura/chiusura sincronizzata; installabile lato operatore e lato non-operatore.
• Possibilità di aumentare il numero di nuclei in base al tonnellaggio del modello.

Highlights visivi / ausiliari

• Diverse configurazioni meccaniche disponibili: tipo C, tipo standard, tipo link.
• Ausiliari: mestolo automatico (calcolo volume metallo fuso), spruzzatore automatico, estrattore automatico, piastra di rinforzo mobile, accumulatore a pistone, spruzzo lato piastra fissa, porta di sicurezza automatica a copertura completa e sistema cambio rapido stampo.

Specifiche meccaniche (tabella multi-modello selezionata)
Item | Unità | SD-280 CH | SD-420 CH | SD-580 CH | SD-730 CH | SD-900 CH
Forza di chiusura stampo | kN | 2800 | 4200 | 5800 | 7300 | 9000
Dimensioni piastre (HxW) | mm | 850x904 | 1010x1010 | 1090x1180 | 1230x1230 | 1400x1400
Spazio tra colonne | mm | 584x584 | 652x652 | 750x750 | 852x852 | 931x931
Diametro colonne | mm | 110 | 125 | 150 | 160 | 190
Corsa stampo | mm | 380 | 420 | 560 | 660 | 760
Spessore stampo | mm | 250~600 | 300~700 | 350~850 | 350~900 | 400~950
Elettrovalvola per nucleo | pcs | 3/8x1 | 3/8x1 | 1/2x2 | 1/2x3 | 1/2x3
Uscita idraulica | set | 1/2x2 | 1/2x2 | 3/4x3 | 3/4x5 | 3/4x5
Forza di iniezione | kN | 265 | 354 | 506 | 550 | 653
Corsa stantuffo | mm | 370 | 425 | 580 | 670 | 750
Proiezione punta stantuffo | mm | 150 | 165 | 250 | 300 | 350
Posizione porta iniezione | mm | -125 | -150 | -175 | -175 | -250 o -275
Velocità tiro a secco | m/s | 6 | 6 | 6 | 6 | 6 (varianti: 6|7|8 disponibili per modello)
Diametro punta stantuffo | mm | Min.50 Sta.60 Max.70 | Min.60 Sta.70 Max.80 | Min.70 Sta.80 Max.90 | Min.70 Sta.80 Max.90 | Min.80 Sta.90 Max.100
Pressione massima di colata | MPa | 132.8|92.3|67.7 | 109.9|80.6|61.7 | 117.7|90|71.1 | 140.5|107.7|85.1 | 130|102.8|83.1
Area di stampaggio | cm² | 184|265|361 / 287|413|563 | 312|425|555 / 485|661|864 | 416|544|688 / 624|816|1033 | 462|604|764 / 582|760|962 | 653|826|1022 / 904|1144|1414
Peso reale tiro (Al) | kg | 1.40|2.02|2.75 | 2.35|3.20|4.18 | 4.35|5.68|7.19 | 5|6.6|8.3 | 7.3|9.2|11.4
Forza espulsione | kN | 123.5 | 190.1 | 259.7 | 300 | 340
Corsa espulsione | mm | 80 | 100 | 110 | 125 | 125
Motore idraulico | kW | 18.5 | 22.5 | 37 | 37 | 45
Quantità fluido idraulico | L | 370 | 480 | 700 | 800 | 860
Portata acqua raffreddamento (olio) | L/min | 25 | 25 | 80 | 80 | 150-180
Portata acqua raffreddamento (stamp0) | L/min | 25-50 | 25-50 | 50-90 | 50-90 | 150
Peso macchina | ton | 9.4 | 12.8 | 23 | 30 | 50
Dimensione macchina | mm | 5613x1650x2616 | 6275x1835x2975 | 7590x2065x3345 | 8046x2335x3413 | 9990x2450x3556

Controllo / Piastra / Nucleo / Iniezione / Idraulica & Raffreddamento / Sicurezza / Altri (panoramica opzioni)

• Controllo: schermo touch a colori (standard), visualizzazione allarmi, impostazione parametri iniezione, visualizzazione dati e curva di iniezione, visualizzazione velocità & pressione, sensore magnetico senza contatto, valvola di iniezione motorizzata, gestione condizioni di stampaggio.
• Piastra: impostazione tempo ciclo, lubrificazione apertura stampo, impostazione corsa espulsione da schermo, regolazione piastra mobile, lubrificazione automatica delle leve, estrattore automatico barre (opzionale secondo modello).
• Nucleo: nuclei mobili 1 & 2 standard su alcuni modelli; nucleo fisso 3 disponibile su modelli maggiori; temporizzazione movimento nucleo e pressione selezionabili durante l'iniezione.
• Idraulica & raffreddamento: sensori temperatura e livello olio idraulico standard; filtro olio idraulico, dispositivo di rilascio pressione automatico e cooler potenziato disponibili secondo modello.
• Sicurezza: porta di sicurezza manuale standard; porta di sicurezza automatica a copertura totale, recinzione lato non-operatore, arresto d'emergenza disponibili come opzioni.
• Ausiliari: mestolo automatico con calcolo volume metallo fuso, spruzzatore automatico con regolazione altezza e movimento verticale, estrattore automatico con regolazione altezza stampo, modalità di produzione automatica rapida.

Caratteristiche tecniche / specifiche

• Nome serie: CH Series (Macchina per pressofusione di alluminio a camera fredda).
• Capacità iniezione ad alta velocità: fino a 8 m/s; accelerazione fino a 80G.
• Sistema di iniezione: Meter-in con elettrovalvole proporzionali tedesche; sistema idraulico doppio con accumulatore di intensificazione indipendente sui modelli maggiori.
• Controllo: schermo touch 15 pollici, visualizzazione digitale forza di chiusura, memorizzazione parametri stampo (300–1 000 set secondo livello funzionale), rilevamento difetti e impostazione getti abbandonati.
• Risparmio energetico: pompa Eckerle tedesca opzionale e controllo eco per ridurre consumo (~30% per >500 ton).
• Modelli disponibili & forza nominale di chiusura: SD-280 CH (2800 kN), SD-420 CH (4200 kN), SD-580 CH (5800 kN), SD-730 CH (7300 kN), SD-900 CH (9000 kN).
• Pesi rappresentativi macchine: da ~9.4 ton (SD-280 CH) fino a 50 ton (SD-900 CH).
