Tracciatura GPS di dati

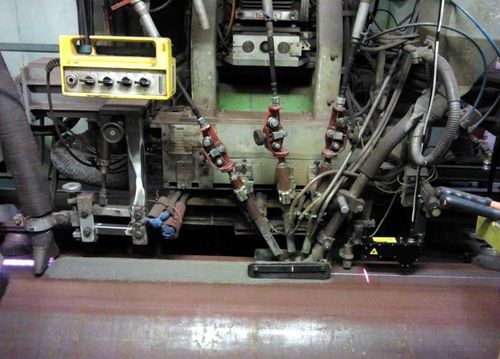

Il sistema è stato progettato per l'inseguimento automatico dei giunti scanalati a V senza riempimento o con riempimento parziale dopo la passata di saldatura durante la saldatura ad arco o ad arco sommerso. Il sistema è costituito da due parti fondamentali: sensore laser (LS) con controllo a microprocessore e modulo di comunicazione (CM). Il sensore laser consente di misurare senza contatto lo spostamento laterale e verticale del centro del giunto di testa e il trasferimento dei dati al modulo di comunicazione attraverso l'interfaccia RS-422. Il sensore laser è inoltre dotato di uscita TV per il monitoraggio visivo del funzionamento del sistema. Le funzioni principali del modulo di comunicazione sono: ricezione dei dati del sensore laser, formazione dei segnali di correzione laterale e verticale della posizione della testa di saldatura, regolazione del sistema di tracciamento, coordinamento con il controllore principale della saldatrice, pendente operatore e computer esterno per la parametrizzazione del servizio e l'impostazione del sistema di tracciamento. Il sistema di tracciamento è integrato nell'impianto di saldatura esistente. L'uscita TV del sensore è collegata al display di visualizzazione remota esistente. Il modulo di comunicazione è facilitato con l'interfaccia richiesta, ingressi e uscite digitali e/o analogiche per l'interazione con la saldatrice e la pulsantiera operatore (l'elenco dei segnali richiesti è inoltre coordinato con il Cliente a seconda del tipo di saldatrice). Il sistema di inseguimento è basato su moderni componenti elettronici industriali e tabelloni di stampa che assicurano un'affidabilità avanzata delle apparecchiature fornite.
