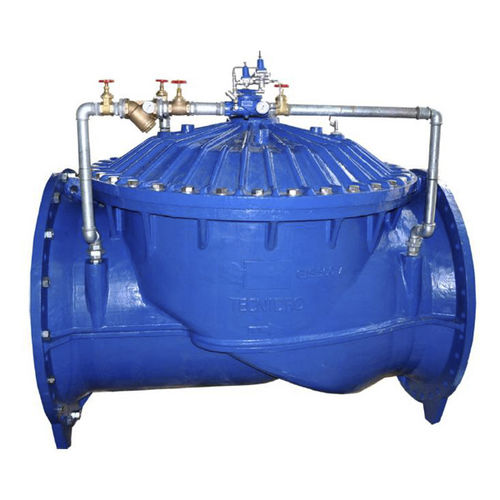

Valvola a membrana

idraulicadi controllodi chiusura

La valvola sarà realizzata con corpo a globo ad alta idrodinamicità, senza sacche di ristagno (di tipo conico, a bassa perdita di pressione), il corpo principale della valvola e il coperchio saranno realizzati in ghisa duttile standard GJS500-7 e il corpo della valvola e il coperchio saranno protetti da una verniciatura a polvere di resina poliestere a 200° C con uno spessore minimo garantito di 150 micron. La sede di tenuta, lo stelo e la molla di ritorno saranno realizzati in acciaio inossidabile per una migliore resistenza alla cavitazione e il disco di tenuta del pistone sarà interamente guidato e indipendente dalla sede di tenuta. La valvola deve essere realizzata con un passaggio libero più ampio dell'80% del diametro nominale e non devono essere interposti né raggi né griglie nel percorso del flusso. La valvola deve essere dotata di un disco sede in acciaio inox rimovibile; deve essere possibile inserire un pistone V-PORT opzionale al posto di quello standard, senza modificare la valvola, al fine di dissipare l'alta pressione. La valvola sarà realizzata con una molla posizionata nella camera di controllo. La molla non deve essere in contatto diretto con il flusso principale. La valvola deve essere dotata di indicatore di posizione. La membrana sarà in nylon rinforzato Buna-N, su richiesta membrana in Viton per uso petrolchimico, e il disco di tenuta sarà in Vulcolan, o Viton su richiesta. Per facilitare la manutenzione deve essere possibile accedere alle parti interne senza rimuovere la valvola dalla tubazione e intervenire sul circuito pilota anche con valvola in funzione.
