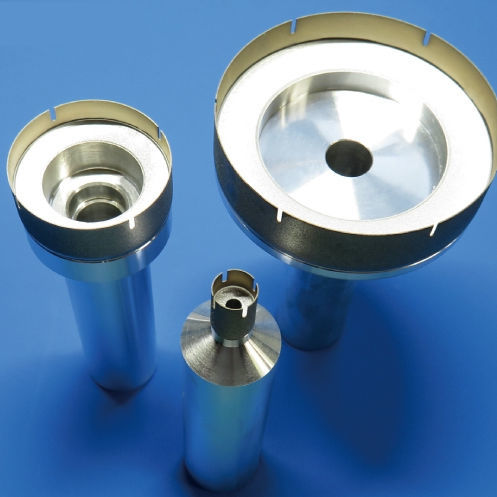

Foretto diamantato

per vetroper ceramicaper carotaggio

Panoramica
I mandrini cavi All-Blade sono realizzati interamente in pietra abrasiva sulla parte tagliente, senza parte di base, consentendo una maggiore durata dell'utensile e un filo di taglio estremamente sottile per migliorare la qualità della lavorazione.

Caratteristiche

• Struttura All-Blade
  • È possibile ridurre lo spessore della lama rispetto agli utensili elettrodepositati e sinterizzati
• Notevole aumento della durata utensile
  • Poiché tutta la parte tagliente è composta da pietra abrasiva, la durata può risultare decine di volte superiore rispetto agli utensili elettrodepositati a strato singolo (a seconda delle condizioni di lavorazione)
  • Durata più volte superiore rispetto agli utensili sinterizzati (a seconda delle condizioni di lavorazione)
• Miglioramento della qualità di lavorazione
  • Lo spessore ridotto della lama riduce la scheggiatura e migliora la qualità dimensionale rispetto agli utensili elettrodepositati e sinterizzati
• Riduzione dei tempi di lavorazione
  • La punta cava doppia consente la lavorazione simultanea dei diametri interno ed esterno, migliorando la coerenza e riducendo il tempo ciclo
• Personalizzazione possibile
  • Diametro utensile, diametro dell'asta, dimensione del grano di diamante e altri parametri personalizzabili in base all'applicazione

Specifiche standard — Punta cava singola
Diametro dell'asta (mm): φ10 o φ20
Diametro utensile (mm): φ4 ~ φ100
Granulometria diamante: ＃400
Spessore lama (mm): 0.25
Lunghezza lama (mm): 6

Specifiche standard — Punta cava doppia
Diametro dell'asta (mm): lama esterna φ20 / lama interna φ10
Diametro utensile (mm): lama esterna φ16–φ100 / lama interna φ4–φ50
Granulometria diamante: ＃400
Spessore lama (mm): 0.25
Lunghezza lama (mm): 6

Mercati / Applicazioni

• Componenti per encoder rotativi in vetro
• Lavorazione di dischi in vetro
• Foratura cava in vari tipi di vetro
• Foratura cava di ceramica, SiC, materiali compositi e materiali cristallini

Caratteristiche tecniche / Specifiche

• Famiglia prodotto: Diamond Tools (punte cave All-Blade)
• Costruzione: All-Blade — parte tagliente interamente composta da pietra abrasiva (senza parte di base)
• Vantaggi: durata utensile estesa rispetto a utensili elettrodepositati e sinterizzati; filo estremamente sottile per migliorare la qualità di lavorazione; opzione punta cava doppia per ridurre i tempi di lavorazione
• Personalizzazione: diametro utensile, diametro dell'asta, granulometria diamante personalizzabili
• Punta cava singola — Diametro dell'asta: φ10 o φ20; Diametro utensile: φ4–φ100; Granulometria diamante: ＃400; Spessore lama: 0.25 mm; Lunghezza lama: 6 mm
• Punta cava doppia — Diametro dell'asta: esterno φ20 / interno φ10; Diametro utensile: esterno φ16–φ100 / interno φ4–φ50; Granulometria diamante: ＃400; Spessore lama: 0.25 mm; Lunghezza lama: 6 mm
• Nota: la vita utile e le prestazioni effettive dipendono dalle condizioni di lavorazione
