Riflettometro TDR G1-TDR

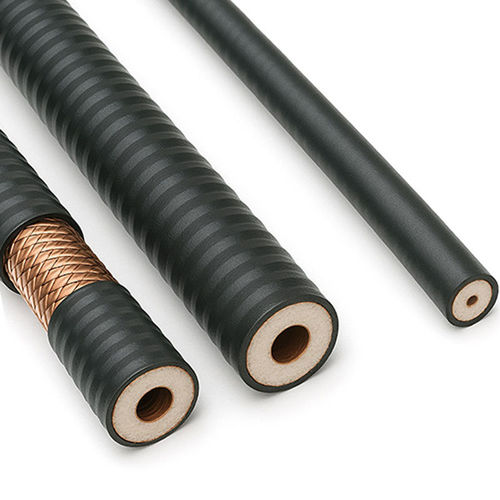

L’impiego della tecnica TDR (Time Domain Reflectometry) per il monitoraggio di movimenti franosi è relativamente recente, ma conta già numerosi esempi d’applicazione. La tecnologia si basa sulla deformazione di cavi coassiali cementati nel terreno interessato dal movimento. La deformazione del cavo produce lo schiacciamento del dielettrico contenuto al suo interno, causando una variazione di impedenza. Una centralina di misura invia un impulso elettrico lungo il cavo e monitora il segnale di ritorno. La distanza della rottura dal misuratore è proporzionale al tempo di andata e ritorno del segnale riflesso. Sono disponibili cavi TDR di differente diametro. I cavi sono forniti con sigillatura nella parte distale e con connettore per il collegamento in superficie alla centralina di lettura.
