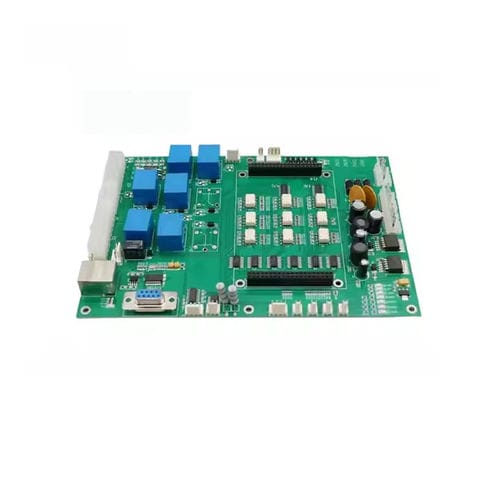

Il nostro PCBA per macchine di rivestimento fotoresistenti è stato progettato appositamente per le apparecchiature di rivestimento fotoresistenti per semiconduttori. Migliora in modo significativo la resa dei wafer grazie al controllo del rivestimento a livello nanometrico (uniformità dello spessore ≤ ±1,5%), alla resistenza alla corrosione dei solventi (substrato in poliimmide + tenuta IP65) e all'ottimizzazione intelligente del processo. È adatto alle linee di produzione dei principali produttori coreani, come Samsung e SK Hynix, e supporta la comunicazione EtherCAT e la certificazione SEMI.
---
