Estrattore girevole AUBH

Descrizione

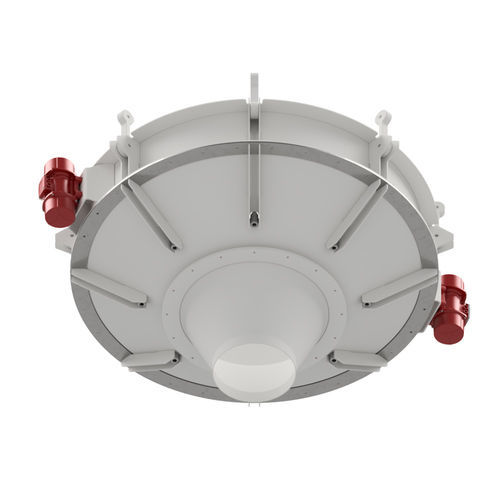

I fondi vibranti AUBH di Tec.s.i.m. sono dispositivi a cono rovesciato disponibili in una vasta gamma, progettati per facilitare lo scarico dei materiali da sili e tramogge grazie alla vibrazione. Sono costituiti da un cono in acciaio al carbonio o inossidabile, una guarnizione in polimero integrata flangiata sopra e sotto, sospensioni di collegamento tra fondo vibrante e silo e uno o due vibratori elettrici ITALVIBRAS. Una flangia per saldatura fornita prima o con il fondo vibrante viene saldata sul cono del silo in opera; sospensioni speciali e la guarnizione in polimero formano una connessione flessibile tra silo e fondo vibrante.

Materiali e componenti

• Cono in acciaio al carbonio o acciaio inox
• Guarnizione in polimero integrata, flangiata sopra e sotto
• Sospensioni per collegamento tra fondo vibrante e silo
• Uno o due vibratori elettrici ITALVIBRAS
• Flangia per saldatura sul cono del silo (fornita)

Installazione e collegamento
Una flangia viene saldata sul cono del silo in opera; sospensioni speciali e la guarnizione in polimero assicurano una connessione flessibile e tenuta tra il silo e il fondo vibrante, semplificando installazione e manutenzione.

Funzionamento
I vibratori elettrici montati sul fondo generano una vibrazione che provoca un movimento circolare dell'intero cono. Questo moto si trasmette al materiale all'interno del silo, favorendo un flusso omogeneo verso lo scarico e gli impianti di dosaggio/trasporto a valle. L'attivazione avviene quando il dispositivo di estrazione a valle entra in funzione.

Conformità

• Direttiva Macchine 2006/42/CE
• Direttiva Compatibilità Elettromagnetica 2004/108/CEE
• Direttiva ATEX 2014/34/UE (atmosfere potenzialmente esplosive)

Note
I dati tecnici a catalogo sono indicativi e possono variare in funzione delle specifiche di progetto e delle richieste del cliente. Ogni prodotto può essere personalizzato in fase di produzione; è disponibile un disegno tecnico di riferimento per il modello standard.
