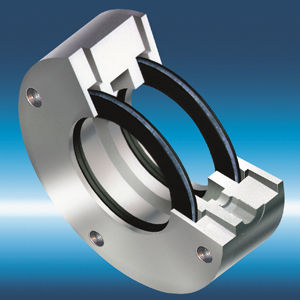

Guarnizione in acciaio inox RotaSeal KD-3

PTFEin carbonioper albero

Guarnizione dell'albero della camera La guarnizione per alberi ad alte prestazioni RotaSeal KD-3 è una guarnizione per alberi economica. Grazie al suo sistema modulare, le singole parti possono essere assemblate secondo le diverse condizioni di funzionamento. La camera, la barriera al gas e/o al grasso e la camera intermedia sono progettate in base alle condizioni di funzionamento speciali. I rispettivi elementi della camera sono solidi. La tenuta dell'albero è formata dal collegamento a vite assiale di ogni elemento della camera. Gli elementi della camera vengono forniti con le forature per le viti di fissaggio. Gli elementi di tenuta sono tagliati radialmente in più parti e sono tenuti sull'albero dalla molla a giarrettiera. Il materiale della camera e dell'anello di tenuta viene scelto in base alle specifiche condizioni di funzionamento. I materiali della camera sono l'acciaio inossidabile, per esempio 1.4571, 1.4021, 1.4539, ma anche materiali speciali come Titan, Hastelloy ecc. I materiali per gli elementi di tenuta possono essere una varietà di composti PTFE o diverse qualità di carbonio artificiale. La serie RotaSeal KD-3 è utilizzata principalmente per la tenuta di ventilatori di piccole o medie dimensioni, ventilatori, compressori e guarnizioni di cuscinetti. Le camere di grasso aumentano la tenuta: le barriere di grasso possono ridurre il volume del gas di barriera rispettivamente la perdita fino al 90 %. Il gas di barriera è indispensabile quando si devono sigillare mezzi contenenti solidi o anche mezzi tossici. Come in un sistema modulare, la guarnizione per alberi ad alte prestazioni RotaSeal tipo KD-3 può essere assemblata in modo flessibile dagli elementi sopra menzionati per diverse condizioni di funzionamento. Le camere sono prodotte con forature per le apposite viti di fissaggio. In caso di spazi d'installazione stretti, sono da preferire le scanalature lunghe.
