Amplificatore di potenza di precisione
Alta tensione
Canale singolo

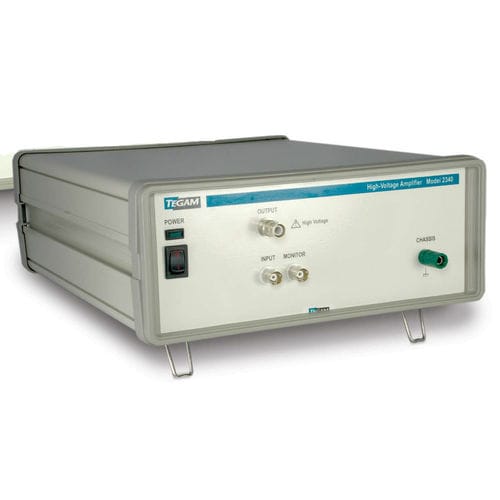

L'amplificatore ad alta tensione modello 2340 espande la gamma di ampiezza di qualsiasi funzione standard, impulso o generatore di forme d'onda a 400 Vp-p. C'è anche una speciale opzione di ingresso ad alta impedenza per le schede DAC. Il design accoppiato in CC permette forme d'onda combinate in CC e CA per la massima flessibilità nelle applicazioni di test. La risposta e il guadagno sono calibrati per una riproduzione fedele del segnale di prova.
La corrente di uscita è valutata a 40 mA continui con un'impedenza di uscita di 0,2 Ω. Ogni canale ha un'uscita di monitoraggio della tensione indipendente, con buffer, per applicazioni che richiedono una rappresentazione a basso livello del segnale di uscita. I buffer producono una riduzione di 200:1 per ingressi da 50 Ω e 100:1 per ingressi da 1 MΩ e oltre. Una funzione di limitazione della corrente rileva la corrente in entrambe le direzioni fornendo la massima protezione all'amplificatore durante il funzionamento.
Specifiche tecniche
- Funziona con ARB, generatori di funzioni e schede DAC
- Uno strumento essenziale per ogni banco di prova
- Prestazioni calibrate in fabbrica
- Tensione di uscita: 400 Vp-p (± 200 V)
- Corrente di uscita: 40 mA
- Larghezza di banda: da DC a 2 MHz
- Slew Rate: >250 V/µs
- Canali: 1, versione a 2 canali disponibile nel nostro 2350
- Guadagno standard x50 (10-100 disponibile)
- Alta impedenza d'ingresso disponibile per la compatibilità con la scheda DAC
- Uscita di monitoraggio della tensione scalata
- Forum del prodotto
- 1 anno di garanzia
- Prodotto in USA
---
