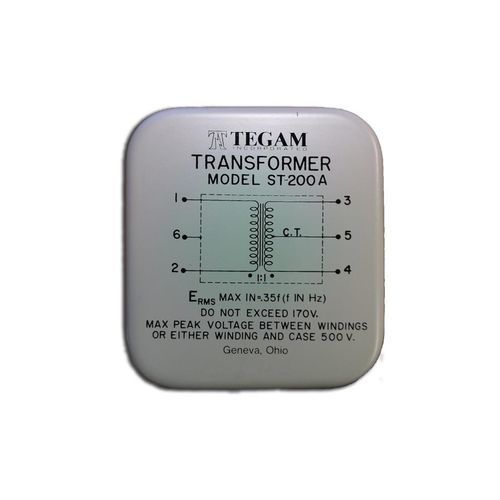

Trasformatore di isolamento ST-200A

di misuraa secco

I trasformatori ST di TEGAM sono progettati per soddisfare i requisiti di un'ampia gamma di circuiti a ponte, isolamento e applicazioni di calibrazione. Le unità ST possono essere utilizzate per fornire un'uscita bilanciata da una sorgente sbilanciata. Questi trasformatori possono essere combinati con i trasformatori di rapporto TEGAM nei circuiti a ponte, per isolare l'indicatore nullo. L'ST-200A presenta un rapporto 1:1 molto preciso per applicazioni di isolamento o inversione di fase. Le unità vengono utilizzate anche con i trasformatori di rapporto TEGAM per fornire uno sfasamento di 180 gradi all'ingresso o all'uscita dello strumento in alcune applicazioni a ponte. L'ST-200A dispone anche di un secondario con attacco centrale. Specifiche tecniche -Trasformatore per usi speciali rapporto di rotazione -1:1 -Terminazione a morsetto -Gamma di frequenza 50-10.000 Hz -Test di isolamento a 500 V -Precisione del rapporto a circuito aperto a 400 Hz: 0,005% -Impedenza d'ingresso (con circuito secondario aperto) a 400 Hz, superiore a 250.000 ohm -Secondario centrato -NSN: 5959-00-715-8591 -Prodotto negli USA
