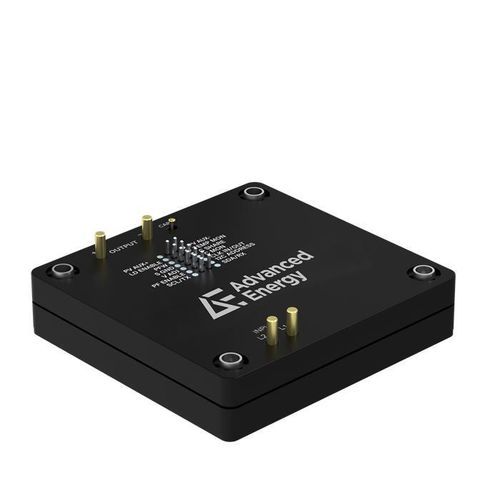

Modulo PFC AIH03ZPFC

Panoramica
L'AIH03ZPFC è un modulo PFC (power factor correction) half‑brick da montare su PCB con raffreddamento per contatto, pensato per sistemi di alimentazione industriali, medicali, militari e per telecomunicazioni che richiedono elevata efficienza, compattezza e prestazioni termiche. Fornisce un'uscita regolata non isolata di 390 VDC, potenza fino a 1100 W e rendimento di picco fino al 97,3%. Integra limitazione interna dell'inrush, controllo e monitoraggio digitale PMBus®, alimentazione ausiliaria per housekeeping esterno e varianti per la polarità dell'enable.

Caratteristiche

• Uscita regolata 390 VDC (non isolata)
• Controllo e monitoraggio digitali PMBus® integrati
• Limitazione interna della corrente di inrush
• Funzione Enable: varianti polarità positiva o negativa
• Intervallo di ingresso: 85–264 VAC o 127–373 VDC
• Potenza in uscita: 1100 W (90–264 VAC)
• Corrente di uscita: nominale fino a 3 A (tabella: 2,82 A max)
• Intervallo di regolazione uscita: 330–408 VDC (nominale 400 VDC)
• Regolazione carico: ±1% Vout
• Temperatura operativa: -40 a 100 °C
• Dimensioni (L×P×A): 2.4 in × 2.3 in × 0.52 in
• Densità di potenza: 380 W/in³

Vantaggi

• Alto rendimento di picco (fino al 97,3%) e densità di potenza 380 W/in³ per ridurre perdite e ingombro
• Assenza di derating sulla tensione d'ingresso per prestazioni costanti
• Funzioni integrate che riducono circuiti esterni, componenti e area PCB
• Limitazione dell'inrush integrata per un avvio più sicuro e implementazione semplificata
• PMBus® per monitoraggio digitale, telemetria e integrazione di sistema
• Parallelo senza soluzione di continuità per aumentare la potenza
• Progettato per semplificare conformità e gestione termica in sistemi compatti

Specifiche (tabella pagina)
Potenza di uscita (W): 1100
Lunghezza (Inches): 2.3
Larghezza (Inches): 2.4
Altezza (Inches): 0.52
Corrente di uscita minima (A): 0
Corrente di uscita massima (A): 2.82
Intervallo di tensione di uscita (V): 350 a 420 Vdc
Potenza di uscita minima (W): 1100
Potenza di uscita massima (W): 1100
Tensione di ingresso minima (V): 90
Tensione di ingresso massima (V): 264
Garanzia (anni): 2

Note sul prodotto
Include controllo e monitoraggio digitale PMBus®, limitazione interna dell'inrush, supporto di alimentazione ausiliaria per housekeeping esterno e varianti di polarità enable. Progettato per il raffreddamento per contatto in applicazioni PFC half‑brick su PCB dove sono richieste prestazioni termiche e compattezza.

Caratteristiche tecniche / specifiche

• Serie / Modello: AIH03ZPFC series
• Uscita regolata: 390 VDC (non isolata), regolabile 330–408 VDC
• Rendimento di picco: fino al 97,3%
• Densità di potenza: 380 W/in³
• Potenza di uscita: 1100 W
• Corrente di uscita: fino a 3 A (nominale; tabella: 2,82 A max)
• Intervallo di ingresso: 85–264 VAC, 127–373 VDC
• Regolazione carico: ±1% Vout
• Temperatura operativa: -40 a 100 °C
• Forma: half‑brick, montaggio su PCB, raffreddamento per contatto
• Controlli: PMBus®
• Funzioni aggiuntive: limitazione inrush, supporto alimentazione ausiliaria, varianti enable
• Garanzia: 2 anni
