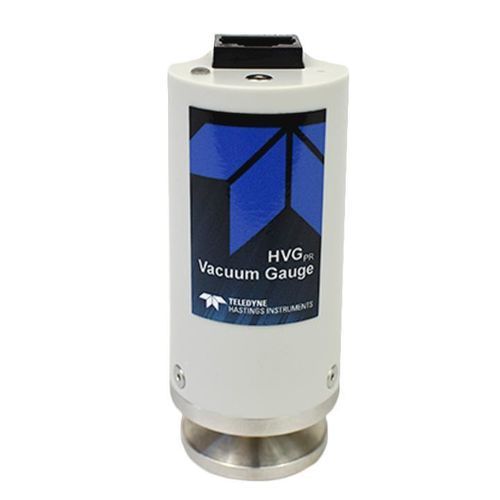

Misuratore di vuoto di Pirani HVG-PR

senza monitorRS485compatto

Panoramica
Il manometro a vuoto termico HVG-PR misura la pressione dall'atmosfera fino a 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa). Utilizza la stessa tecnologia di sensore Pirani di precisione del modello HVG-2020B ed è fornito in un involucro compatto ed economico, adatto a impieghi OEM, integrazione di sistema e automazione dei processi.

Caratteristiche principali

• Intervallo di misura: atmosfera a 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa)
• Sensore: sensore termico Pirani di precisione (stessa tecnologia del HVG-2020B)
• Connessioni di processo disponibili: flangia KF-16 o 1/8" MNPT
• Opzioni di uscita analogica (logaritmica): 1 V/decade (2–9 VDC) o 1,286 V/decade (1,16–10,162 V)
• Comunicazione digitale: RS-485 (standard)
• Alimentazione, uscita analogica e comunicazione digitale tramite un unico connettore RJ45
• LED di stato sul pannello superiore per indicazione rapida della pressione
• Form factor compatto per integrazione OEM e di processo

Connessioni meccaniche ed elettriche

• Connessioni di processo: flangia KF-16 o 1/8" MNPT
• Interfaccia: connettore RJ45 unico che trasmette alimentazione, uscita analogica e RS-485
• Versioni uscita analogica: 1 V/decade (2–9 VDC) o 1,286 V/decade (1,16–10,162 V)

Applicazioni e settori

• Strumentazione analitica
• Monitoraggio foreline
• Rivestimento del vetro
• Deposizione di film sottili
• Semiconduttori
• Freeze drying (licofillizzazione)
• Forni a vuoto / Trattamento termico
• HVAC e macchine per il ghiaccio
• Riprocessamento degli oli

Download

• Product bulletin (HVG-PR Product Bulletin)
• Manuale d'istruzioni
• Guida rapida

Specifiche tecniche

• Modello: HVG-PR
• Intervallo di pressione: atmosfera a 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa)
• Tipo di sensore: Pirani termico (sensore di precisione come nel HVG-2020B)
• Connessioni: flangia KF-16 o 1/8" MNPT
• Uscite analogiche: 1 V/decade (2–9 VDC) o 1,286 V/decade (1,16–10,162 V)
• Comunicazione digitale: RS-485 (standard)
• Interfaccia/connettore: RJ45 singolo per alimentazione, segnali analogici e digitali
• Indicatore: LED di stato sul pannello superiore
• Uso tipico: integrazione OEM, integrazione di sistema, automazione dei processi
