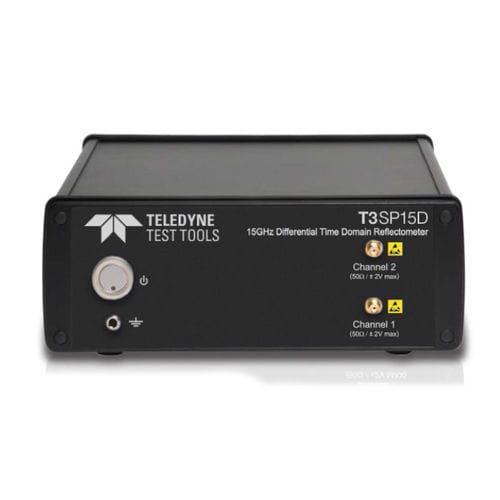

Teledyne Test Tools T3SP15D stimola il DUT con veri segnali differenziali. Il T3SP15D offre tempi di salita rapidi di 35 ps per una risoluzione dell'impedenza spaziale (in FR4) di 3 mm, a lunghezze DUT fino a 40 metri e frequenze di ripetizione TDR fino a 10 MHz e utilizza gli stessi standard di calibrazione OSLT (open short load thru) come analizzatori di reti vettoriali. Con i loro fattori di forma ridotti, la leggerezza e le batterie interne opzionali, gli strumenti vanno ovunque nei laboratori di prova o sul campo a un prezzo accessibile.
Caratteristiche principali
• Vero TDR differenziale con risoluzione spaziale <3 mm
• Fattore di forma ridotto e alimentazione a batteria
• S Parametri fino a 15 GHz
• 35 ps Tempo di salita
• Memoria fino a 50,000 punti
• Test degli standard di dati seriali emergenti
Riflettometri True-Differential Time Domain (TDR)
La maggior parte dei moderni progetti ad alta velocità sono implementati con linee di trasmissione differenziali. L'utilizzo di un vero TDR differenziale semplifica la configurazione per le misurazioni dell'integrità del segnale in tali progetti. In alcuni scenari la connessione di terra potrebbe essere difficile da collegare o non accessibile se si desidera misurare cavi a doppino intrecciato non schermati. La maggior parte delle volte, quando si effettuano misurazioni utilizzando un vero TDR differenziale, non è richiesta una connessione a terra e offre la flessibilità di utilizzare sonde TDR senza una connessione a terra.
