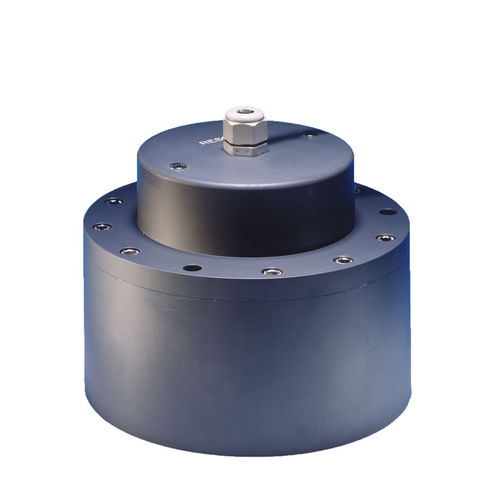

Il modello TC2122 è un trasduttore a doppia frequenza da 33kHz e 200kHz ideale per i sistemi di navigazione e di ecoscandaglio idrografico. Il trasduttore è dotato di eccellenti elementi piezoceramici che garantiscono la massima affidabilità e qualità dell'ecoscandaglio. Il trasduttore si adatta alle custodie Teledyne RESON SW 60/28/6029 e alle custodie Teledyne RESON in acciaio
- Raggi stretti
- Elevate prestazioni acustiche
- Design compatto
- Compatibile con le custodie Teledyne RESON SW60/28/6029.
- Compatibile elettricamente con la maggior parte degli ecoscandagli da 33kHz e 200kHz.
Frequenza di risonanza: 33kHz ±2kHz 200kHz ±5kHz
Sensibilità di trasmissione: 168dB ±3dB a 33KHz 174dB ±3dB a 200KHz (re 1µPa/V a 1m)
Sensibilità in ricezione: -177dB ±3dB a 33KHz -187dB ±3dB a 200KHz (re 1µPa/V)
Impedenza: 80ohm ±24ohm a 33kHz e 200kHz
Larghezza del fascio: 22°±2° a 33KHz 9,5°±1° a 200kHz
Forma del fascio: Conico
Potenza massima in ingresso: 1000W a 33kHz 450W a 200kHz (con duty cycle dell'1%)
Profondità operativa: 30m
Profondità di sopravvivenza: 50 m
Temperatura di funzionamento: da -2°C a +35°C
Temperatura di stoccaggio: da -30°C a +50°C
Peso in aria, con cavo: 5 kg
Alloggiamento: PVC
Cavo (lunghezza e tipo)
33 m FALMAT Tipo FM088095-7, 4x1 (2 x doppino) PUR Rivestimento,
WATER BLOCK, treccia di Kevlar 800 libbre di carico di rottura (diametro esterno 11 mm) - pigtail
---
