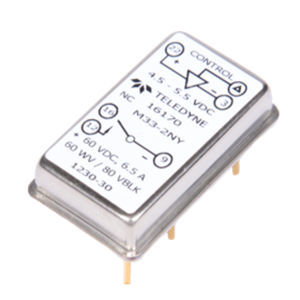

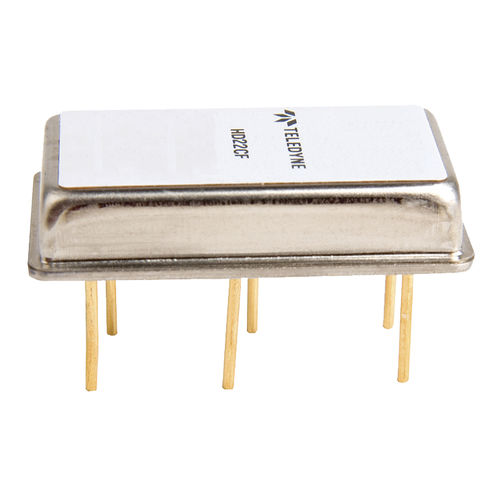

Relè statico DC HD series

per montaggio in superficie

Questo tutto il relè semi conduttore utilizza l'ultima tecnologia per fornire un livello basso su resistenza e su un'uscita otticamente isolata. Il controllo (input) ed il carico (uscita) otticamente sono isolati per proteggere i circuiti logici dell'input da tensione e dai passeggeri correnti che possono accadere sul rifornimento dell'uscita. L'isolamento ottico inoltre fornisce un'uscita di galleggiante completa, così permettendo che il carico sia collegato ad il uno o il altro terminale di uscita. Il circuito di controllo è attenuato per permettere al relè di essere guidato direttamente dal CMOS standard o per aprire i circuiti logici del collettore TTL. Le opzioni disponibili includono il cortocircuito e la protezione corrente di sovraccarico, che assicura la protezione completa per sia il relè che i collegamenti del sistema. Questa caratteristica non solo assicura la protezione se uno short o un sovraccarico accade mentre il relè è sopra, ma inoltre assicurerà la protezione se il relè è commutato in uno short. In il uno o il altro caso, il relè percepirà lo stato di cortocircuito ed allora lo ostruirà indefinitamente fino a rimuovere lo short e l'unità sia ripristinata ciclando il controllo dell'input. La seconda opzione è una linea di uscita di condizione. Questa caratteristica è disponibile nelle configurazioni di condizione dell'interruttore o di condizione di viaggio. La condizione dell'interruttore restituisce la condizione allineare dell'interruttore di uscita ed otticamente è isolata dal carico. Fornisce all'indipendente di indicazione di condizione dal circuito di controllo del relè. La linea di condizione fornisce i 0) livelli bassi di logica (quando il circuito di input è disinserito e continuità del circuito del carico è presente. La linea di condizione fornisce una logica 1 (high) quando l'uscita è sopra. Scatti la condizione, disponibile soltanto con la serie HD24 trasmette, restituisce una logica 0 (livello basso) se l'uscita scatta fuori e una logica 1 (high) quando l'uscita è in un modo normale (su o fuori).
