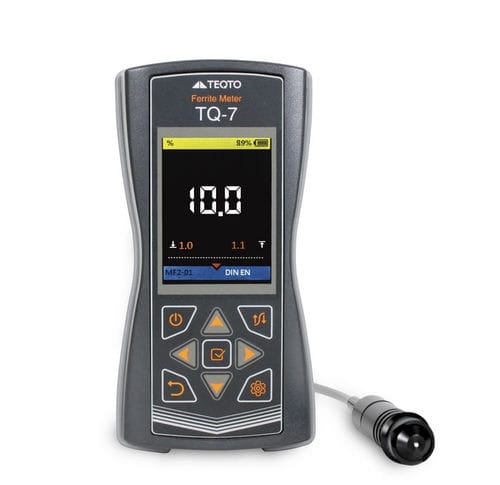

Apparecchio di misura di tasso di ferrite TQ-7

da laboratorioper ambienti difficiliin continuo

Lo strumento universale progettato per la misurazione locale del contenuto di ferrite in saldature metalliche, rivestimenti antiruggine depositati e nel metallo base di pezzi, componenti e prodotti finiti realizzati in acciai inossidabili austenitici e austenitico-ferritici Cr-Ni. - Scale di percentuale (%) e numero ferritico (FN) disponibili in tutti i range di misurazione - Misurazione del contenuto di ferrite secondo le norme ISO 8249-2000, DIN EN ISO 17655, ANSI/AWS A4.2M/A4.2 - Adatto per condizioni di laboratorio e officina nell'ingegneria nucleare e chimica, nella cantieristica navale e in altre industrie per il controllo qualità delle saldature in acciaio inossidabile - Ampia gamma di trasduttori disponibili per diverse applicazioni Vantaggi operativi - Custodia ergonomica in plastica ABS dotata di cuscinetto in gomma antiurto - Custodia antipolvere e umidità IP54 - Visualizzazione dei valori minimi, massimi e medi aritmetici per un set di misurazioni - Trasduttore remoto opzionale (modello TQ0.7-01) per rivestimenti per un'alta località di misurazione - Memoria non volatile - Interfaccia USB Modalità operative - Modalità discreta: Misurazione discreta del contenuto di ferrite con visualizzazione di informazioni ausiliarie: valore min/max, valore medio, statistiche/storia. - Modalità continua: Scansione dell'oggetto di prova con indicazione del valore corrente dello spessore del rivestimento e visualizzazione del valore min/max. Set di consegna - Unità elettronica con batterie - Trasduttore TQ2-01 con cavo integrato - Trasduttore super locale TQ0.7-01 (opzionale) - Borsa per il trasporto - Blocco di riferimento con contenuto di ferrite preimpostato - Set di blocchi di riferimento con certificato (opzionale) - Certificato di verifica - Manuale d'uso Specifiche tecniche Caratteristica | Valore --- | --- Intervallo di misurazione del contenuto di ferrite, % | 0.5...20 / 0.5...60 / 0.5...80* Intervallo di misurazione FN | 0.5…100* Errore di base | meno del 5% Alimentazione | Batterie 2700 mAh (sostituibili) o batterie AA Tempo di funzionamento continuo, h | 8 Display | LCD TFT a colori 320Х240 Capacità di memoria | 100 pagine x 100 misurazioni per pagina Peso, kg | 0.3 Dimensioni dell'unità elettronica, mm | 36х78х159 Dimensioni del trasduttore TQ2-01 / dimensioni del trasduttore TQ0.7-01 | d16х60 / d10х63 Intervallo di temperatura operativa, °C | -10...+40 Profondità massima di magnetizzazione (località) del trasduttore TQ2-01 / TQ0.7-01 | 3 / 5.5 Tipo di trasduttore | induzione magnetica Metodo di misurazione della ferrite La misurazione della ferrite è una tecnica vitale di test non distruttivo (NDT) utilizzata per determinare la quantità di ferrite presente negli acciai inossidabili austenitici e duplex. Il contenuto di ferrite influisce significativamente sulle proprietà meccaniche, la resistenza alla corrosione e la saldabilità di questi materiali. Il metodo più comunemente impiegato per il test della ferrite è l'induzione magnetica. Questo processo utilizza una sonda con una bobina eccitatrice che genera un campo magnetico a bassa frequenza. Quando viene posizionata vicino a un campione di acciaio, questo campo magnetico viene amplificato dai grani di ferrite, e il cambiamento di tensione risultante viene misurato per determinare il contenuto di ferrite. Mantenere il giusto equilibrio di ferrite è cruciale. Se il contenuto di ferrite è troppo basso, può portare a fessurazioni di solidificazione, in particolare durante la saldatura. D'altra parte, un eccesso di ferrite può ridurre la resistenza alla corrosione del materiale e influire negativamente sulle proprietà meccaniche. Valutando i livelli di ferrite, le industrie possono garantire che il materiale sia resistente, resistente alle fessurazioni e mantenga le sue prestazioni previste, soprattutto in ambienti difficili. Applicazioni del test della ferrite - Saldature e rivestimenti: Garantire che le cuciture di saldatura in tubi e serbatoi in acciaio inossidabile abbiano il corretto contenuto di ferrite per prevenire fessurazioni durante il raffreddamento e l'operazione. - Recipienti a pressione e serbatoi: Questi grandi contenitori industriali, utilizzati per immagazzinare liquidi o gas, richiedono un contenuto di ferrite preciso per garantire la loro resistenza e longevità. - Scambiatori di calore: Utilizzati nella generazione di energia e nelle industrie petrolchimiche, dove l'integrità dei componenti in acciaio inossidabile è fondamentale per un funzionamento sicuro ed efficiente. - Sistemi di tubazioni: Comunemente trovati in centrali elettriche, impianti chimici e raffinerie di petrolio, dove il test della ferrite aiuta a prevenire guasti materiali dovuti a stress o corrosione. Il test della ferrite è particolarmente vantaggioso per i gradi di acciaio inossidabile come l'acciaio inossidabile austenitico della serie 300 (ad esempio, 304/L, 316/L) e gli acciai inossidabili duplex, dove la percentuale di ferrite influisce direttamente sulla tenacità, duttilità e resistenza alla corrosione e alle fessurazioni. Importanza e benefici del test della ferrite Il test della ferrite è rapido, conveniente e fornisce risultati immediati, rendendolo una parte essenziale del controllo qualità nelle industrie dove un guasto materiale può comportare costosi tempi di inattività o situazioni pericolose. Mantenendo il corretto contenuto di ferrite, le aziende possono migliorare le prestazioni, la sicurezza e l'affidabilità dei loro componenti in acciaio inossidabile, evitando problemi come guasti prematuri, alti costi di manutenzione o rischi per la sicurezza dovuti a debolezze strutturali. In sintesi, il test della ferrite è un metodo NDT critico utilizzato in una varietà di industrie per valutare e controllare le proprietà materiali dell'acciaio inossidabile, garantendo durata, affidabilità e sicurezza a lungo termine. Caratteristiche chiave / Specifiche tecniche - Intervallo di misurazione del contenuto di ferrite: 0.5...20 / 0.5...60 / 0.5...80%* - Intervallo di misurazione FN: 0.5…100* - Errore di base: meno del 5% - Alimentazione: Batterie 2700 mAh (sostituibili) o batterie AA - Tempo di funzionamento continuo: 8 ore - Display: LCD TFT a colori 320Х240 - Memoria: 100 pagine x 100 misurazioni per pagina - Peso: 0.3 kg - Dimensioni dell'unità elettronica: 36х78х159 mm - Dimensioni del trasduttore: TQ2-01 d16х60 mm / TQ0.7-01 d10х63 mm - Temperatura operativa: -10...+40°C - Profondità massima di magnetizzazione: TQ2-01: 3 mm / TQ0.7-01: 5.5 mm - Tipo di trasduttore: induzione magnetica
