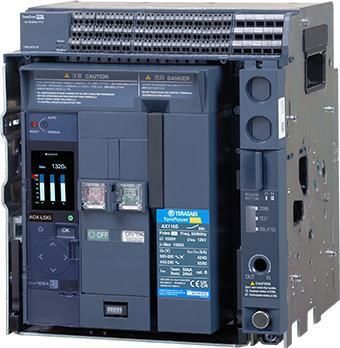

Interruttore automatico ad aria TemPower PRO

trifasea bassa tensionetelecomandato

Panoramica
I interruttori automatici in aria TemPower PRO offrono una soluzione di protezione compatta e orientata all'utente per la distribuzione in bassa tensione. La serie AX è disponibile in esecuzioni Fissa e Estraibile e nelle varianti Standard, Smart e High‑fault. I modelli Smart integrano funzioni di misura e supportano il monitoraggio remoto tramite modulo di comunicazione opzionale. La precisione di misura è conforme a IEC61557-12: ±0,5 % (corrente/tensione) e ±1 % (potenza attiva). La direzione dei morsetti posteriori è configurabile; i morsetti a collegamento rapido velocizzano l'installazione dei circuiti di controllo.

Caratteristiche principali

• Dimensioni esterne comuni per frame 630AF–1600AF in versione estraibile, facilitando l'integrazione nel quadro e riducendo peso e volume rispetto ai modelli precedenti.
• Direzione dei collegamenti posteriori configurabile dal cliente (orizzontale/verticale) per maggiore flessibilità di montaggio.
• Morsetti a collegamento rapido per i circuiti di controllo per ridurre i tempi di installazione.
• Opzioni di rilascio per sovracorrente: tipo Standard e tipo Smart (il tipo Smart include funzioni di misura).
• Funzioni di misura integrate per informazioni di circuito; con il modulo di comunicazione opzionale sono possibili monitoraggio e gestione remoti.
• Precisione di misura migliorata: conforme IEC61557-12 (±0,5 % corrente/tensione; ±1 % potenza attiva).
• Compatibilità con display remoto TemView PRO tramite cavo dedicato per lettura dei valori OCR Smart sul pannello.
• Versione fissa disponibile fino a 2000 A di corrente nominale.

Classificazioni e specifiche tipiche

• Nome della serie: TemPower PRO (serie AX). Esempi di modelli: AX106S/AX108S/AX110S/AX112S/AX116S/AX120S (Standard); AX106H/AX108H/AX110H/AX112H/AX116H/AX120H (High‑fault); AX106D/AX108D/AX110D/AX112D/AX116D (switch disconnectors).
• Correnti nominali disponibili: 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A (2000 A disponibile per la versione fissa).
• Corrente primaria nominale del dispositivo di rilascio OCR variabile in base al frame (es.: 400, 630, 800, 1000, 1250, 1600, 2000 A).
• Capacità di interruzione nominale (Icu) es. AC440V: tipi Standard 50/105 kA; High‑fault 66/145.2 kA. Valori ICS e ICW forniti per modello.
• Dimensioni esterne (esempi): Fisso: 276 x 312,5 x 240 mm; Estraibile: 288 x 322 x 340 mm; alternative: 346 x 312,5 x 240 mm / 358 x 322 x 340 mm; alcuni 2000 A fissi: 276 x 312,5 x 279 mm.
• Pesi (esempi): fisso 37 kg o 45 kg a seconda del frame; estraibile: tipicamente 24 kg, 30 kg, 42 kg o 55 kg a seconda del modello.

Switch disconnectors — punti chiave

• Modelli: AX106D, AX108D, AX110D, AX112D, AX116D per frame 630–1600 AF; disponibili in 3 o 4 poli.
• Categoria d'impiego: AC‑23 (JIS C 8201‑3 / IEC60947‑3).
• Capacità di inserzione di corto circuito Icm: 121 kA peak (AC440V).
• Corrente sopportabile in breve tempo Icw e durate: es. AC690V 1s: 55 kA (AC440V 1s: 42 kA); più schemi dimensionali disponibili per frame.

Opzioni e connettività

• Modulo di comunicazione opzionale per il monitoraggio remoto dei dati di misura e delle informazioni di circuito.
• Supporto per display remoto TemView PRO tramite cavo dedicato per visualizzare sul pannello i valori OCR Smart.
• Alcune unità includono software open source; è disponibile documentazione su copyright e licenze ove applicabile.

Applicazioni e installazione

• Progettato per quadri di distribuzione in bassa tensione in ambienti industriali e commerciali che richiedono ingombri ridotti (compatibile con comparto quadro da 400 mm).
• La configurabilità dei collegamenti posteriori e i morsetti a connessione rapida semplificano cablaggio e manutenzione in sito.
• Le varianti disponibili coprono protezione standard, capacità di interruzione elevata per applicazioni gravose e funzioni di misura/comunicazione per supervisione remota.
