Vaglio per setacciatura a secco 893+

per cantiere di costruzioneper miniereper il riciclaggio

Panoramica

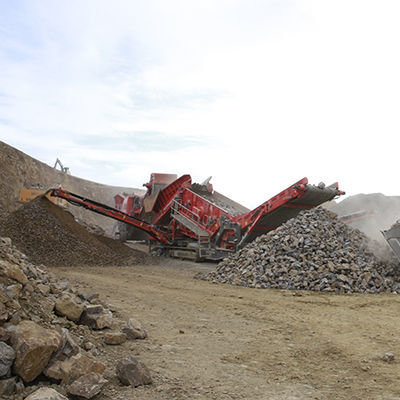

Il Finlay® 893+ è un impianto di vagliatura cingolato progettato per cave, miniere, movimenti di terra, demolizioni, riciclaggio, sabbia, ghiaia, carbone, minerali e materiali inerti. La capacità di trattamento è fino a 800 tonnellate all'ora a seconda del materiale e dell'applicazione. L'angolo del vaglio è regolabile idraulicamente tra 14° e 18°, e la tramoggia/alimentatore dispone di posizioni di lavoro variabili per ottimizzare l'alimentazione da frantoi mobili o in alimentazione diretta da escavatore/pala. L'impianto è ripiegabile idraulicamente e pronto per il trasporto in meno di 30 minuti.

Caratteristiche principali

• Vaglio aggressivo e modulare con piano superiore 6,1 m x 1,83 m e piano inferiore 5,5 m x 1,83 m.
• Angolo del vaglio regolabile idraulicamente 14°–18°.
• Angolo tramoggia/alimentatore selezionabile per alimentazione da frantoio o alimentazione diretta.
• Estremità di scarico del vaglio sollevabile idraulicamente per facilitare l'accesso e la sostituzione dei media.
• Tutti i nastri di stoccaggio con regolazione angolare idraulica e, se previsto, con sezioni testa estendibili idraulicamente.
• Impianto autonomo e ripiegabile per rapida mobilitazione e trasporto.

Tramoggia / Alimentatore

• Capacità tramoggia: circa 10 m³.
• Altezza di alimentazione: circa 3,22 m – 4,134 m.
• Larghezza di ingresso variabile: circa 1,698 m – 2,475 m.
• Dimensioni alimentatore a piastre: circa 1,1 m x 5,18 m.

Vaglio

• Piano superiore: 6,1 m x 1,83 m (20' x 6').
• Piano inferiore: 5,5 m x 1,83 m (18' x 6').
• Angolo regolabile 14° – 18°.
• Opzioni media: rete, lamiera forata, barre Bofor, dita/cascade fingers.
• Superficie totale di vagliatura: circa 21,2 m² (228 ft²).

Nastri transportatori

• Nastri intermedi: larghezza cintura circa 900 mm (36”), velocità variabile; altezza scarico standard circa 4,35 m; regolazione angolo idraulica.
• Nastro oversize: larghezza circa 1,6 m (63”), sollevamento/abbassamento idraulico con testata pieghevole; altezza scarico circa 4,55 m.
• Nastro fines: larghezza circa 1,05 m (41”); altezza scarico standard circa 4,5 m.
• I nastri possono essere dotati di estensioni idrauliche per aumento capacità di stoccaggio e facilitazione del trasporto.

Sottocarro / Mobilità

• Larghezza cingoli circa 500 mm (20”).
• Centri pignoni e configurazione per raking/pendenza ottimizzati per mobilità in sito (angolo di raking circa 10°, pendenza circa 28,9°).
• Ripiegamento idraulico per trasporto compatto; pronto al trasporto in meno di 30 minuti.

T-Link Telematica

• Hardware e software T-Link forniti di serie con abbonamento dati pluriennale incluso; fornisce dati di flotta, posizione, utilizzo e stato macchina per il monitoraggio remoto.

Specifiche tecniche

• Potenza netta motore: Tier 3 – Cat 202 hp (≈151 kW) | Tier 4F / Stage IV – Cat (≈129 kW) secondo configurazione.
• Vaglio: piano superiore 20' x 6' (6,1 m x 1,83 m).
• Peso (circa): 106.000 lbs / 48.000 kg.
• Dimensioni di trasporto (circa): H 11'9" / 3,6 m • W 9'10" / 3,0 m • L 58'8" / 17,9 m.
• Dimensioni operative (circa): H 18'5" / 5,6 m • W 53' / 16,15 m • L 60'8" / 18,3 m.
• Portata: fino a 800 t/h (a seconda dell'applicazione).
