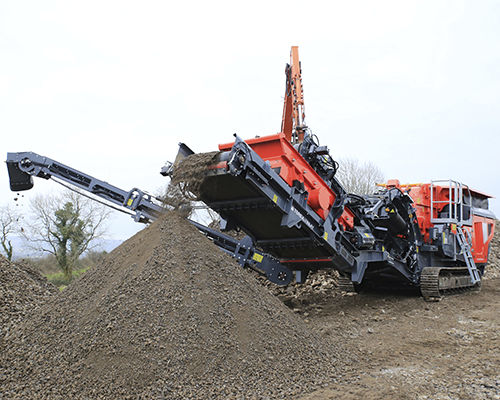

Frantoio a percussione IC-100RS

mobilecon motore dieselcingolato

Descrizione
Finlay® IC-100RS è un frantoio a urto mobile che combina un rotore orizzontale a trasmissione diretta Ø860 mm x 830 mm con controllo della velocità variabile e un vaglio integrato a piano singolo 2,44 m x 1,2 m. Il modulo vaglio/ricircolo è rimovibile per operazioni in circuito aperto. Progettato per applicazioni in cave, demolizioni e riciclaggio su una piattaforma mobile compatta.

Applicazioni

• Cave
• Industria mineraria
• Demolizione
• Riciclaggio (calcestruzzo, asfalto)

Caratteristiche principali

• Camera di frantumazione ad urto con trasmissione diretta Ø860×830 mm e tendicinghia indipendente.
• Controllo della velocità del rotore variabile per adattare forma del prodotto e portata.
• Regolazione idraulica delle piastre con protezione da sovraccarico per ingressi di materiali non frantumabili.
• Vaglio integrato a piano singolo 2,44 m x 1,2 m; facilmente rimovibile per operazioni in circuito aperto.
• Sistema di controllo elettronico che monitora e regola la velocità del VGF per un'alimentazione costante.
• Nastro di ricircolo ruotabile idraulicamente tra configurazione a circuito chiuso e modalità di accumulo in cumulo.

Componenti

• Nastro principale: larghezza nominale cintura 900 mm; nastro a lunghezza intera con barre antiurto al punto di alimentazione; sezione testa pieghevole; possibilità di abbassamento per manutenzione; altezza di scarico ≈3,0 m.
• Camera di frantumazione: rotore Ø860 mm × 830 mm; apertura di alimentazione ca. 860×720 mm; intervallo velocità rotore 750–900 rpm; trasmissione diretta tramite frizione.
• Sottocarro: larghezza pattino 400 mm; capacità di salita ≈30°; motore cingoli a 2 velocità standard.
• Nastro bypass (opzionale): larghezza 500 mm; altezza di scarico ≈2,48 m; pieghevole idraulicamente.
• Nastro di ricircolo: larghezza 500 mm; altezza di scarico in accumulo ≈3,1 m; rotazione idraulica tra modalità.
• Nastro per fini: larghezza 1000 mm; altezza di scarico ≈2,5 m.
• Vaglio: piano singolo 2,44×1,2 m; angolo ≈25°; superficie di vagliatura totale ≈2,93 m²; modulo RS rimovibile.
• Tramoggia / alimentatore: capacità ≈2,6 m³; altezza di alimentazione ≈3,0 m; larghezza posteriore 2,0 m; area di preriduzione 1080×810 mm.

Specifiche tecniche

• Potenza netta motore: Tier 3 – John Deere 260 hp (≈194 kW) | Tier 4F / Stage V – Volvo 275 hp (≈205 kW).
• Dimensione del rotore: Ø860 mm × 830 mm (Ø34” × 33”).
• Intervallo velocità rotore: 750–900 rpm.
• Peso operativo: ≈29.300 kg (64.595 lbs).
• Dimensioni di trasporto: Altezza ≈3,0 m | Larghezza ≈2,55 m | Lunghezza ≈13,3 m.
• Dimensioni operative: Altezza ≈3,8 m | Larghezza ≈5,13 m | Lunghezza ≈13,3 m.
• Capacità tramoggia: ≈2,6 m³.
