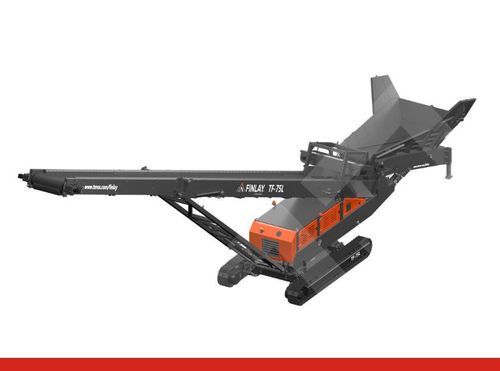

Alimentatore a nastro TF-75L Orbital

girevoleper tramoggiaper prodotto sfuso

Panoramica del prodotto
Il TF-75L è un alimentatore orbitale a bassa altezza progettato per l'alimentazione efficiente di materiali sfusi in impianti di frantumazione, vagliatura e movimentazione. La tramoggia da 7 m3 (9,2 yds3) con altezza di carico di 1.900 mm (6 ft 3 in) e larghezza di alimentazione di 3.500 mm (11 ft 5 in) consente il carico diretto da escavatori, gru con pinza e pale caricatrici. I lati della tramoggia si ripiegano idraulicamente e la mobilità su cingoli permettono un rapido e sicuro avviamento in sito. L'opzione cuscinetto girevole centrale orbitale offre rotazione a 360° per un posizionamento flessibile in impianti mobili o fissi, a circuito aperto o chiuso.

Caratteristiche principali

• Progettazione a bassa altezza per il carico diretto senza accessi elevati all'impianto.
• Regolazione idraulica dell'altezza di alimentazione e dispiegamento senza perno del nastro principale per una maggiore sicurezza in cantiere.
• Controllo idraulico della velocità dell'alimentatore per un flusso dosato e controllato verso frantoi e vagli.
• Opzione ibrida con motori elettrici a bordo che consente l'esercizio da alimentazione esterna o dal motore standard a bordo.
• Lungo nastro di scarico (22,5 m / 73 ft 10 in) con capacità di trasferimento fino a 600 tph (661 US tph) e capacità massima di accumulo basata su angolo di riposo 37°.

Specifiche
Lunghezza nastro: 22,5 m (73 ft 10 in)
Larghezza banda: 1,2 m (48 in)
Altezza massima di scarico: 10,7 m (34 ft 6 in)
Dimensioni di trasporto (L×W×H): 19,5 m × 3,2 m × 3,63 m (63 ft × 10 ft 6 in × 11 ft 11 in)
Potenziale di produzione: 600 tph (661 US tph)

Specifiche tecniche

• Capacità tramoggia: 7 m3 (9,2 yds3)
• Altezza di carico: 1.900 mm (6 ft 3 in)
• Larghezza alimentazione tramoggia: 3.500 mm (11 ft 5 in)
• Cuscinetto girevole centrale orbitale che consente rotazione a 360°
• Lattoni della tramoggia idraulici (standard)
• Controllo idraulico della velocità dell'alimentatore
• Opzione tecnologia ibrida: motori elettrici a bordo o motore standard a bordo
• Lunghezza nastro di scarico: 22,5 m (73 ft 10 in)
• Capacità nastro di scarico: fino a 600 tph (661 US tph)
• Capacità massima di accumulo (angolo di riposo 37°): 2.776 tonnellate (3.060 US ton)
• Larghezza banda: 1,2 m (48 in)
• Altezza massima di scarico: 10,7 m (34 ft 6 in)
• Dimensioni di trasporto: Larghezza 3,2 m, Lunghezza 19,5 m, Altezza 3,63 m
