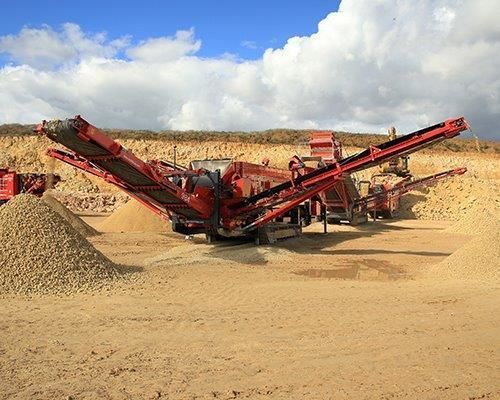

Vaglio per setacciatura a secco 984

per cantiere di costruzioneper miniereper il riciclaggio

Panoramica
Il Finlay® 984 è un vaglio orizzontale a 3 banchi progettato per una rapida messa in servizio e un funzionamento versatile in cave, miniere e impianti di riciclaggio. Integra il vaglio Terex® Cedarapids 6203 a triplo albero (ogni banco 6,1 m x 1,93 m) per ottenere quattro frazioni di prodotto e ottimizzare capacità e separazione.

Caratteristiche principali

• Sistemi di nastri pieghevoli idraulicamente (brevettati) che consentono un ingombro di trasporto compatto di circa 3000 mm di larghezza.
• Azione eccentrica ellittica regolabile che riduce gli intasamenti e mantiene l'efficienza di vagliatura.
• Regolazioni precise di angolo di corsa, ampiezza e velocità per processare materiali fino a circa 800 t/h a seconda della configurazione.

Cassa del vaglio

• Vaglio ad alta capacità Terex® Cedarapids 6203 a triplo albero.
• Tre banchi di vagliatura, ciascuno 6,1 m x 1,93 m.
• Corsa ellittica regolabile che combina ampiezza lineare e circolare; angolo orizzontale fisso del vaglio.
• Passerelle di accesso zincate su entrambi i lati della cassa del vaglio.
• Superficie totale di vagliatura: 35,32 m².

Tramoggia / Alimentatore

• Capacità tramoggia: 8 m³ (circa 10,4 yd³).
• Altezza di alimentazione: 3,0 m (o 2,6 m con sportello posteriore abbassato).
• Larghezza di ingresso: 2,65 m.
• Larghezza della cintura dell'alimentatore: 1,4 m.

Nastri trasportatori

• Transportatore Oversize PLUS: larghezza cintura 900 mm, angolo di lavoro fino a 22°, ripiegamento idraulico per il trasporto; altezza di scarico circa 4,8 m; capacità di stoccaggio fino a circa 165 m³.
• Transportatore Oversize MINUS: larghezza cintura 1 000 mm, angolo fisso 22°, ripiegamento idraulico per il trasporto; altezza di scarico circa 4,7 m; capacità di stoccaggio fino a circa 155 m³.
• Transportatore Midgrade: larghezza cintura 900 mm, angolo di lavoro fino a 22°, ripiegamento idraulico per il trasporto; altezza di scarico standard circa 4,8 m; capacità di stoccaggio fino a circa 165 m³.
• Transportatore Fines: larghezza cintura 900 mm, angolo di lavoro fino a 30°, ripiegamento idraulico per il trasporto; ingrassaggio accessibile a livello del suolo per i cuscinetti; altezza di scarico fino a circa 5,4 m; capacità di stoccaggio fino a circa 235 m³.

T-Link Telematics
Hardware e software T-Link Telematics (abbonamento dati pluriennale fornito di serie ove applicabile) permettono la connessione remota alla macchina per localizzazione, stato macchina e dati operativi, agevolando il monitoraggio e l'ottimizzazione dell'utilizzo a distanza.

Specifiche tecniche

• Potenza netta motore (equivalente Tier 3): Caterpillar C7.1 — 202 hp / 151 kW.
• Potenza netta motore (Tier 4F / Stage IV): Caterpillar C7.1 — 202 hp / 151 kW.
• Numero di stockpiler: 4.
• Peso: circa 43.100 kg (circa 95.019 lbs).
• Banchi di vagliatura: tre banchi, ciascuno 6,1 m x 1,93 m.
• Superficie totale di vagliatura: 35,32 m².
• Capacità tramoggia: 8 m³.
