Macchina di tempra ad induzione

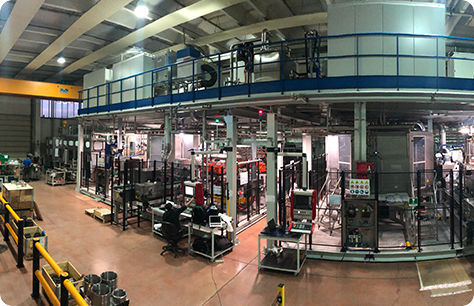

IMPIANTO PER TEMPRA E DISTENSIONE DI GRANDI CUSCINETTI Trattamento termico a induzione multi stazione per tempra e rinvenimento anello interno ed anello esterno. L'impianto è suddiviso in 2 macro stazioni simili ed indipendenti, una per la produzione degli anelli interni ed una per gli anelli esterni. La singola macro stazione è composta da: CN Siemens 840D SL Unità controllo parametri (verifica e memorizzazione variabili di processo in tempo reale) Trasportatore di ingresso Sistema di lavaggio Sistema di visione per riconoscimento codice e numero di serie degli anelli Robot ABB per la movimentazione dei pezzi tra le stazioni/trasportatori Tavola rotante processi di tempra MF/HF (3 differenti processi in parallelo) Tavola rotante processo di rinvenimento Trasportatore d'uscita Trasportatori di scarto (differenziati per ogni fase di lavoro) Diametro anelli: da 150mm a 320mm (Outer ring) / da 110mm a 250mm (Inner ring) Altezza anelli: da 40mm a 200mm (Outer ring) / da 40mm a 120mm (Inner ring) Massimo peso anelli: 40Kg (Outer ring) / 20Kg (Inner ring) Tempo ciclo: 60 secondi (Outer ring) / 30 secondi (Inner ring) Riconoscimento visivo automatico del codice e numero seriale anelli Potenza totale installata: 3,6 MW
