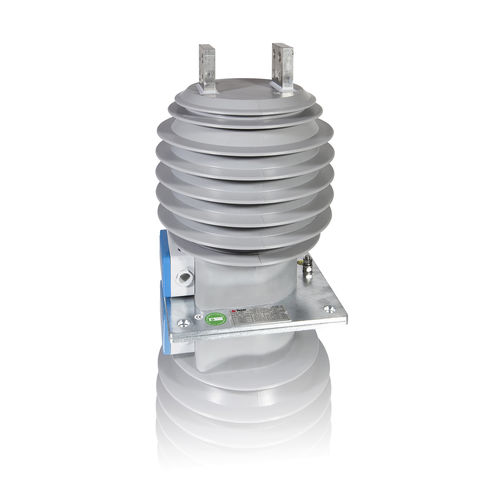

Trasformatore di potenza ACEdi isolamentodi distribuzionedi alimentazione elettrica
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Funzione
- di potenza, di isolamento, di distribuzione, di alimentazione elettrica
- Struttura
- a secco
- Applicazioni
- ad uso industriale, per rete elettrica, per servizio interno, per servizio esterno, di sottostazioni, per applicazioni ferroviarie, per applicazioni fotovoltaiche, per uso industriale
- Specifiche elettriche
- monofase, di tensione, a media tensione
- Montaggio
- a pavimento, montato su palo, a innesto, in linea, con montaggio a parete, non incassato, per montaggio su palo
- Normativa
- IEC
- Altre caratteristiche
- di comando, primario, di protezione, di sicurezza, integrato, secco (resina epossidica), in container, di commutazione, resistente alle fiamme, secondario, compatto, AC, in resina epossidica, a impregnazione sottovuoto, a frequenza, con avvolgimenti in rame, chiuso ermeticamente, ausiliare, di prova
- Potenza elettrica
Max.: 400 W
Min.: 200 W
- Potenza kVA
Max.: 0,4 kVA
(0,543848 hp)Min.: 0,2 kVA
(0,271924 hp)- Tensione primaria
Max.: 24 V
Min.: 10 V
- Tensione secondaria
100 V
- Frequenza
Max.: 60 Hz
Min.: 50 Hz
Descrizione
Caratteristiche generali
- Dimensioni secondo CEI-UNEL 21009 std
- Prodotto e testato secondo la norma IEC 61869-1/2
- Livello di isolamento nominale fino a 36 kV
- Frequenza 50 o 60 Hz
- Corrente primaria nominale (Ipr)
Corrente primaria singola da 5 a 3000 A
Corrente primaria doppia
Fino a 2 x 300 A di variazione sull'avvolgimento primario
Fino a 2 x 1500 A di variazione sull'avvolgimento sec.
- Corrente nominale secondaria (Isr) 5 A
- Corrente di breve durata (Ith) fino a 40 kA x 1s
- Corrente dinamica nominale (Idyn) 2,5 x Ith
- Numero di secondari 1 o 2
- Fattore di sicurezza ≤ 5 o ≤ 10
- Installazione all'aperto
- Classe di precisione per la misura: 0,5 - 0,5s - 0,2 - 0,2s
- Classe di precisione per la protezione: 5P10 - 5P20 - 5P30
- Corrente dinamica nominale (Idyn) 2,5 x Ith
- Peso 45-50
Su richiesta
- Terzo secondario
- Corrente nominale del secondario 1A
- Coperchio morsettiera sigillabile
- Rubinetto capacitivo
