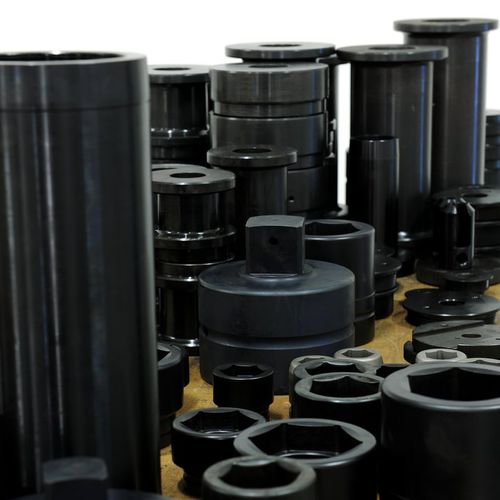

Inserto filettato 251

in acciaioarrotondatoesagonale

Per il collaudo di viti, bulloni e/o dadi sono necessari degli inserti, da un lato, per garantire che i provini siano disposti correttamente e, dall'altro, per consentire una corretta trasmissione della forza nel sensore multicomponente. Gli inserti sono disponibili in diverse versioni: -Versione A: un corpo tubolare con filettatura interna e contropuleggia come testa-mat -Versione B: corpo tubolare con esagono incassato per dadi esagonali e controtamburo come tappetino di testa -Versione C: Corpo tubolare con supporto quadrato (fermo) per bussole standard Su richiesta, la piastra di testa può essere stampata con un supporto per una striscia d'usura. Le strisce d'usura saranno utilizzate per avere un'area sottotesta nuova e inutilizzata dal materiale di applicazione originale per ogni test. Tutte le altre parti saranno realizzate in acciaio da utensili temprato (HRC 60). A seconda delle dimensioni della vite, sono necessari inserti di dimensioni diverse. - Versione A - Collegamenti avvitati attraverso l'intera testa di misura. Strumento semplice, ma non adatto a dispositivi di fissaggio corti. Sostituzione rapida e semplice del provino. - Versione B - Manicotto di serraggio eroso esagonalmente per il fissaggio della testa del bullone o del dado. Adatto per bulloni di lunghezza a partire da un diametro 3x. Il manicotto di serraggio elaborato viene utilizzato solo per un tipo e una dimensione di fissaggio. Operazione estremamente rapida e semplice. Per questo è adatto a grandi lotti di campioni. - Versione C - Versione multiparte e quindi molto flessibile. La testa del dado o del bullone è fissata su un quadrato per mezzo di una normale bussola. Pertanto, è utilizzabile per diverse teste e forme di bulloni ed è necessario un solo utensile principale per ogni dimensione del campione. Efficiente dal punto di vista dei costi, poiché per le diverse dimensioni dei bulloni sono necessari solo gli zoccoli corrispondenti.
