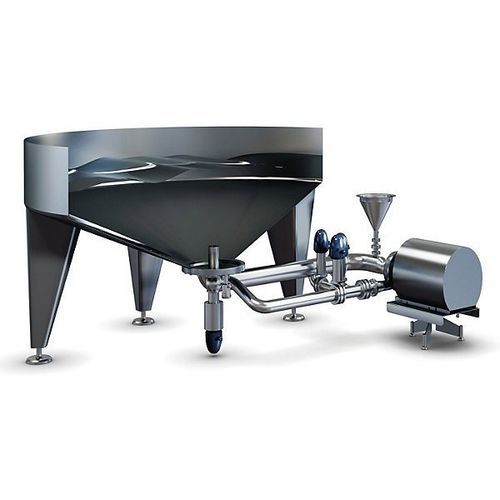

Testa di miscelazione dinamica

Descrizione
Il Tetra Pak® Radial Jet Mixer utilizza getti liquidi ad alta velocità generati da una pompa di ricircolo per creare turbolenza controllata all'interno della vasca. Il volume di liquido presente nella vasca funge da agitatore, consentendo miscele di lotto efficienti senza agitatori rotanti interni.

Vantaggi

• Maggiore capacità di miscelazione e miglior pulimento della vasca.
• Basso rischio di schiumatura grazie al miscelamento a basso taglio.
• Configurazioni flessibili (ugello singolo o doppio) adeguabili alle dimensioni del serbatoio.
• Minore complessità di installazione e manutenzione rispetto agli agitatori convenzionali.

Riepilogo / Dati rapidi

• Miscelazione e pulizia tramite getti liquidi ad alta velocità generati da una pompa di ricircolo.
• Disponibile con ugello singolo (S) o doppio (T) in base alle dimensioni del serbatoio.
• Tempo tipico di miscelazione per bevande standard: 2–10 minuti dopo l'ultimo ingrediente (dipende da prodotto e serbatoio).
• Adatto per viscosità di lotto fino a circa 200 cP.
• Intervallo di livello di riempimento: circa 6%–100% (maggiore flessibilità rispetto agli agitatori tradizionali).

Capacità e applicazioni
Capacità: configurabile con ugello singolo (S) o doppio (T) in funzione della geometria del serbatoio.
Applicazioni: lavorazione di bevande (analcoliche gassate, succhi, nettari, bevande non gassate, bevande funzionali), prodotti lattiero‑caseari e bevande a base vegetale, formulazioni con polpa o fibre.

Caratteristiche principali (dettagli)

• Ugello singolo o doppio — adattato alla geometria del serbatoio: opzioni S o T che generano turbolenza stabile tramite getti ad alta velocità; il design dell'ugello assicura basso taglio locale rispetto alle punte delle pale degli agitatori.
• Miscelazione rapida — riduce i tempi per lotto: riduzione dimostrata dei tempi di miscelazione (es.: ~6 min con il modello T vs 20 min con agitatori convenzionali in prova su serbatoio da 20 m3).
• Pulizia a cascata — efficienza CIP migliorata: il modello T consente la pulizia a cascata in cui i mezzi di lavaggio vengono espulsi come getti potenti tramite l'ugello, riducendo i cicli CIP per prodotti viscosi o adesivi.
• Miscelazione omogenea — gestisce ingredienti galleggianti e sedimentabili: la turbolenza disperde polpa, fibre e polveri in modo uniforme; adatto a serbatoi alti e al miscelamento senza pre‑miscelatori.
• Tre stadi in un solo miscelatore (modello T): l'ugello T presenta uscite orizzontali e superiori per consentire stadi di miscelazione basso/alto e una fase CIP; il cambio di stadio avviene tramite posizione della valvola (pneumatica).
• Installazione e manutenzione semplici: una sola flangia saldata sul fondo del serbatoio; pompa e valvole a livello pavimento per accesso agevole; meno componenti interni rispetto agli agitatori.
• Dimensioni lotto flessibili: funzionamento da livelli di riempimento molto bassi (~6%) fino a serbatoio pieno, supportando sia piccoli lotti di R&S che produzione a piena scala.
• Opzione hopper: hopper opzionale con valvola a farfalla manuale per aggiunte in piccole quantità a livello operatore.

Descrizione tecnica / Documenti
I dettagli tecnici e le istruzioni di installazione sono disponibili nel foglio tecnico del prodotto (brochure / leaflet tecnico).

Caratteristiche / Specifiche

• Denominazione modello: Tetra Pak® Radial Jet Mixer (S = ugello singolo, T = ugello doppio con uscite a gradini)
• Principio di miscelazione: getti liquidi radiali ad alta velocità generati da pompa di ricircolo
• Tempo di miscelazione tipico: 2–10 minuti dopo l'ultimo ingrediente (dipende da prodotto e serbatoio)
• Viscosità massima consigliata: fino a ~200 cP
• Flessibilità di riempimento: circa 6%–100%
• Taglio dell'ugello: miscelazione a basso taglio per preservare la qualità del prodotto
• Installazione: flangia unica saldata sul fondo del serbatoio; pompa esterna a livello pavimento
• CIP / pulizia: capacità di pulizia a cascata (modello T) per ridurre i tempi CIP
• Opzioni: hopper opzionale con valvola a farfalla manuale; configurazioni S/T; modello T con uscite a gradini e controllo a valvola
