Stazione di ricarica per veicolo elettrico E-DIAG

ACDCmobile

Panoramica

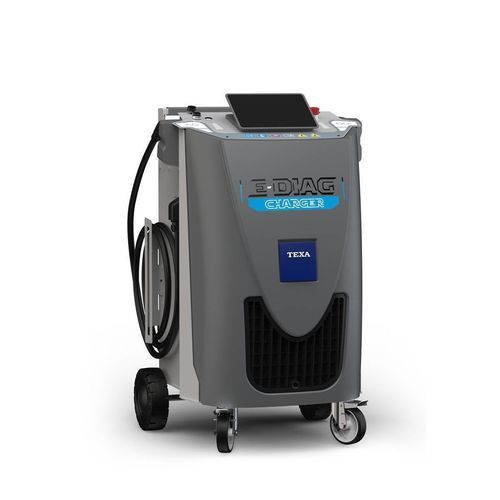

E-DIAG CHARGER è una stazione mobile di ricarica e diagnostica per officine, progettata per ricaricare batterie di trazione e svolgere diagnosi durante l'operazione su veicoli elettrici (BEV) e ibridi plug-in (PHEV). Combina ricarica AC/DC, diagnostica veicolare e stima dello stato di salute (SoH) con emissione di certificati.

Funzioni principali

• Ricarica delle batterie di trazione in BEV e PHEV (AC e DC).
• Diagnosi seriale integrata dei sistemi elettronici di batteria e di ricarica.
• Modulo NAVIGATOR NANO SERVICE per accesso OBD/BMS e monitoraggio delle celle.
• Stima SoH e generazione di certificati (officina e accreditati).
• Ricarica e diagnosi delle batterie di servizio 12 V e 24 V.

Ricarica
E-DIAG CHARGER supporta la ricarica AC tramite connettore Type 2 e la ricarica DC tramite CCS2 Combo, con tensioni di trazione fino a 800 V. Le misurazioni di ricarica AC e DC sono certificate MID (Direttiva 2014/32/UE). L'unità può gestire due rami di ricarica simultanei e offre regolazione automatica della potenza con l'accessorio opzionale PLC ENERGY METER per evitare sovraccarichi dell'impianto dell'officina.

Diagnostica
Le funzioni diagnostiche permettono verifiche in tempo reale durante la ricarica. Il modulo NAVIGATOR NANO SERVICE incluso fornisce:

• comunicazione seriale con l'elettronica della batteria e i sistemi di ricarica
• connessione al BMS e lettura dei parametri dalle centraline
• monitoraggio delle singole celle se disponibile
• lettura completa dei parametri della batteria e del sistema di ricarica

Supporta inoltre una modalità diagnostica a tensione stabilizzata ('flashing mode') per mantenere la tensione durante operazioni critiche (reprogrammazione ECU, calibrazioni ADAS, ecc.).

Stato di salute della batteria (SoH)
Il dispositivo stima il SoH della batteria di trazione in percentuale tramite i parametri letti dalle centraline e l'elaborazione in cloud. L'officina può generare un certificato officina (incluso con l'abbonamento TEXPACK E-DIAG CHARGER) o richiedere un certificato accreditato come servizio a pagamento, consegnabile in pochi minuti.

Sicurezza e caratteristiche elettriche
All'avvio il sistema esegue un autodiagnostico interno. Pinze speciali con termocoppie monitorano la temperatura dei morsetti e interrompono immediatamente la carica in caso di anomalie. L'unità può limitare automaticamente la potenza di carica in base alla capacità dell'impianto dell'officina per evitare distacchi per sovracorrente.

Design e usabilità
E-DIAG CHARGER è dotato di un display multi-touch a colori da 10" con tecnologia glove-touch. Il software Windows fornisce un'interfaccia chiara e orientata ai flussi di lavoro per accedere rapidamente a ricarica, diagnostica e certificati. Il telaio mobile con ruote facilita lo spostamento in officine con spazi ridotti.

Funzioni incluse (sommario)

• Ricarica batterie di trazione BEV/PHEV (AC Type 2 & DC CCS2, fino a 800 V)
• Diagnosi seriale dei sistemi di batteria e ricarica
• Ricarica/diagnosi batterie 12 V e 24 V
• Stima SoH e generazione certificati (officina/accreditato)
• Doppio ramo di ricarica simultaneo e gestione automatica della potenza (con PLC ENERGY METER opzionale)

Specifiche tecniche

• Interfacce di ricarica: AC Type 2 e DC CCS2 Combo
• Tensione massima di trazione: fino a 800 V
• Misurazione della ricarica: certificata MID (Direttiva 2014/32/UE)
• Ricarica simultanea: due rami (es. AC + DC)
• Gestione potenza: soglie regolabili; PLC ENERGY METER opzionale per limitazione dinamica
• Modulo diagnostico: NAVIGATOR NANO SERVICE incluso (connettività OBD/BMS)
• SoH: stima cloud; opzioni certificato officina e accreditato
• Display: 10" multi-touch a colori con glove-touch
• Sicurezza: autodiagnosi all'avvio; pinze con termocoppie e arresto automatico
• Mobilità: telaio compatto con ruote
• Software: interfaccia Windows per accesso diretto ai workflow
• Servizio: abbonamento TEXPACK E-DIAG CHARGER include certificato officina; certificato accreditato disponibile a pagamento
