Nastro pesatore 2RF-6ALA

Panoramica del prodotto

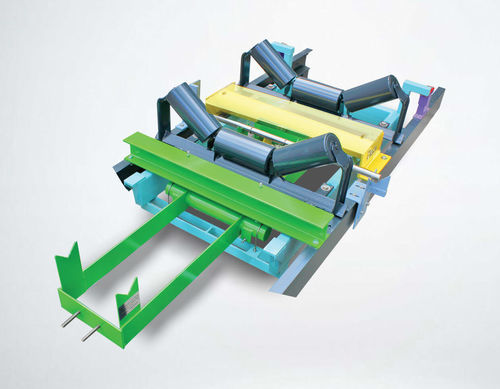

Il Thayer Scale 2RF-6ALA è una bilancia a nastro a 2 rulli progettata per applicazioni a bassa densità e carico leggero di materiali sfusi secchi (≤ 10 lb/ft) dove la ripetibilità e la precisione sono fondamentali (tipico 0,25%). Il progetto unisce un ponte di pesata controbilanciato per massa alla tecnologia FMSS™ di Thayer Scale e a un sistema di leva secondaria per ridurre l'influenza di forze estranee, urti e carichi laterali, garantendo misurazioni nette stabili e una totalizzazione accurata.

Tabella tecnica

• Modello: Thayer Scale 2RF-6ALA
• Numero di rulli di pesata: 2
• Larghezza nastro (W): 24–72 in
• Passo rulli (S): 42–60 in
• Carico minimo: 4,2 lbs/ft
• Carico massimo: 800 lbs per rullo
• Ponte di pesata controbilanciato: SÌ
• Velocità nastro: 10–1000 ft/min
• Precisione (portata di progetto): 0,25 %
• Precisione (intervallo 3:1): 0,50 %
• Supporto cella di carico: LVDT (LC-137) o opzionale LC-174 estensimetrico

Applicazioni industriali

• Prodotti forestali: trucioli di legno, segatura
• Tabacco: fiocchi, foglia tritata
• Alimentare e agricolo: cereali, fiocchi di riso, granaglie
• Chimica: polveri industriali leggere e sostanze chimiche speciali

Vantaggi principali

• Precisione su carichi leggeri: pesa in modo consistente flussi a bassa densità (sotto 10 lb/ft) con precisione tipica dello 0,25 %.
• Discriminazione del carico netto: il design FMSS™ controbilanciato riduce l'effetto di forze estranee per misure nette più accurate.
• Resistenza a urti e forze laterali: leva secondaria e design RF flexure mantengono la stabilità in presenza di urti e carichi laterali; tollera sovraccarichi >1.000 lbs senza perdita di precisione.
• Totalizzazione affidabile: rilevamento preciso della velocità nastro con ruota resistente all'accumulo di materiale per segnali di velocità stabili e totalizzazione accurata.
• Manutenzione agevole: tara regolabile in campo, accesso facilitato alla cella di carico e sistema meccanico di pesi di prova per semplificare taratura e verifica.
• Elevata utilizzazione della cella di carico: la tecnologia FMSS offre >80% di utilizzazione della cella per una migliore qualità del segnale.

Tecnologie fondamentali

• Force Measurement Suspension System (FMSS™): isola il carico netto dalle forze estranee e riduce gli effetti delle vibrazioni sulle celle di carico.
• Ponte di pesata a sospensione con flexure oscillante: minimizza gli errori dovuti a forze laterali e isteresi, mantenendo letture coerenti in configurazioni di approccio o approccio/retrocedimento.
• Sistema a leva secondaria: controbilancia meccanicamente i carichi di tara (fino a 200× il carico netto), riduce la deflessione dei rulli e si autoallinea in caso di deformazioni strutturali.
• Elementi flessurali del ponte: cavi aeronautici in acciaio inox trasmettono forze di trazione pure permettendo movimenti laterali per compensare la torsione del nastro.
• Opzioni cella di carico: LC-137 (LVDT) o LC-174 (estensimetrica) in base a prestazioni e certificazioni richieste.

Specifiche

• Modello: 2RF-6ALA
• Rulli di pesata: 2
• Larghezza nastro (W): 24–72 in
• Passo (S): 42–60 in
• Carico minimo: 4,2 lbs/ft
• Carico massimo: 800 lbs per rullo
• Ponte di pesata controbilanciato: sì
• Velocità nastro: 10–1000 ft/min
• Precisione (portata di progetto): 0,25 %
• Precisione (intervallo 3:1): 0,50 %
• Supporto celle: LVDT (LC-137) o opzionale LC-174 estensimetrico
• Progettato per solidi sfusi secchi a bassa densità (≤ 10 lb/ft)
