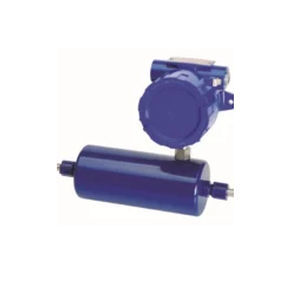

Flussostato a dispersione termica

termicoper biogasper liquidi

Panoramica
Gli interruttori di portata a massa termica Rheotherm forniscono monitoraggio e protezione del flusso a bassa manutenzione per un'ampia gamma di servizi liquidi e gassosi. Utilizzano la rilevazione a massa termica con sensori inline (RTD riscaldato/non riscaldato montati su un tubo diritto) o sonde di inserimento (punte RTD riscaldate/non riscaldate) per generare un segnale differenziale di temperatura proporzionale al flusso. L'assenza di parti mobili bagnate riduce usura e danni in condizioni transitorie o con tubazioni vuote.

Funzione
Gli interruttori di portata rilevano quando la portata supera un punto di set regolabile (minimo o massimo) e inviano un segnale di intervento (solitamente a pompe, valvole o allarmi). I dispositivi possono essere configurati per attivarsi nelle transizioni da basso→alto o alto→basso. I tempi di intervento tipici vanno da circa 1 a 25 secondi a seconda del tipo di sensore e della configurazione; sono disponibili opzioni di ritardo temporale per profili di risposta personalizzati.

Applicazioni

• Gas industriali: Argon, Elio, Ossigeno, Anidride carbonica, Metano, Gas naturale, Propano, Etilene
• Flussi di processo chimico: Ammoniaca, Cloruro ferrico, Acido idrofluorosilicico, Cloro liquido, Anidride solforosa
• Servizi carburante e idrocarburi: Gas di torchio, Gas combustibile, Gas da carbone, Gas da coke, Vapori di idrocarburi
• Servizi speciali: Gas da digestore, Gas di combustione, Scarico diesel, Esafluoruro di tungsteno, Sistemi anti‑schiuma
• Settori: Aerospaziale, Chimico & Petrolchimico, Gas naturale, Produzione petrolifera & gas, Trattamento acque reflue, Carta & cellulosa

Installazione
Gli interruttori inline per tubazioni piccole vengono solitamente installati con raccordi tubolari di compressione standard. Le opzioni includono flange, NPT e raccordi sanitari. Gli interruttori a sonda di inserimento per tubazioni più grandi (≥1") si montano con filettatura 1" NPT o flange e possono essere usati in tratti verticali o orizzontali. Sensore ed elettronica sono spesso integrati; sono disponibili opzioni di elettronica remota in base alle esigenze del sito.

Caratteristiche principali

• Nessuna parte mobile a contatto con il fluido
• Opzione sensore inline TU
• Elettronica avanzata per l'elaborazione del segnale
• Punto di commutazione regolabile in campo
• Funzionamento a bassa manutenzione
• Installazione semplice
• Scelta dei materiali a contatto
• Affidabilità a lungo termine

Modelli disponibili

• Modello 100CS – Soluzione industriale economica con sensore ed elettronica integrati; un relè SPDT (10 A @ 120 VAC o 5 A @ 24 Vdc). Marcatura CE disponibile. Opzioni sensore inline o sonda di inserimento.
• Modello 100FS – Sensore ed elettronica separati; un relè SPDT standard con relè secondario opzionale per set point alto/basso. Disponibile con sensore intrinsecamente isolato per aree pericolose e opzioni di elettronica remota.
• Modello 400 – Sensore a sonda di inserimento ed elettronica integrati; configurabile con due relè SPDT o relè singolo più uscita analogica non lineare. Opzione segnale calibrato disponibile.

Come funzionano
I sensori inline usano una RTD riscaldata e una RTD non riscaldata montate sull'esterno del tubo; le sonde di inserimento usano una punta RTD riscaldata e una punta non riscaldata. Il flusso asporta calore dall'elemento riscaldato, modificando il differenziale di temperatura tra le RTD; questo differenziale è il segnale principale di portata (flusso maggiore → differenziale minore). I punti di intervento sono regolabili in campo.

Documentazione (selezionata)
Brochure prodotto e PDF tecnici disponibili con dimensioni dei sensori, metodo di funzionamento, guide di selezione e istruzioni di installazione.

Specifiche tecniche

• Temperatura di processo (standard): 0–140 °F (-18–60 °C); Ambiente: 0–120 °F (-18–50 °C)
• Opzioni di temperatura: Inline: -20–350 °F (-30–175 °C); Sonda: -20–400 °F (-30–200 °C)
• Pressione (standard): 0–1 000 PSI; Opzioni fino a 30 000 PSI
• Accuratezza di calibrazione: tip. ±1% della lettura
• Tempo di risposta: nominale 1 s; tipico 3–5 s (63% della gamma); opzioni di costante di tempo/ritardo disponibili
• Ripetibilità: ±0,5% della lettura
• Dimensioni tubazione (standard): Sensore inline — capillare fino a tubo 1" a seconda della gamma; Sensore a sonda — tubi/condotti da 1,5" a 72" (rotondi, quadrati, rettangolari)
• Connessioni di processo: Inline — estremità di tubo per raccordi a compressione; Sonda — 1" MNPT (opzioni: MNPT, Tri‑Clover, flangia SS, altri raccordi)
• Materiali a contatto (standard): acciaio inossidabile 316; opzioni: Hastelloy C-276®, Monel®, Alloy 20, Titanio, Tantalo, Inconel
• Involucro: Sensore — Inline (PVC) o Sonda (scatola di giunzione NEMA 4X); Elettronica — Integrata NEMA 4X in ghisa d'alluminio o Remota NEMA 4
• Opzioni per aree pericolose: Elettronica remota solo con 100FS; omologazioni FM disponibili per Class I, Div. 1 Groups A,B,C,D; Class I, Zone 1 IIB+H2; Class II, Div. 1 Groups E,F,G; Class III, Div. 1
• Uscite (standard): Relè singolo SPDT Form C (10 A, 125 VAC)
• Opzioni di uscita: Secondo relè SPDT indipendente, relè DPDT, ritardo sullo switch (elettronica remota con 100FS)
• Alimentazione (standard): 110/230 VAC ±10 V; Opzione: 24 VDC ±4 V (200 mA)
• Dati capacità di flusso: Tabelle di capacità per sensore inline e limiti di velocità per sonda coprono i flussi min/max tipici per liquidi (GPM, cc/min) e gas (SCFM), oltre ai limiti di velocità per sonde (ft/min).
