Tutti i sensori elettrolitici di inclinazione Fredericks richiedono un circuito elettrolitico di base per generare un'uscita dell'angolo di inclinazione. Questi sono spesso chiamati condizionatori di segnale, schede di condizionamento del segnale o sensori di inclinazione elettronici. I sensori di inclinazione a due o due assi della serie 0717 possono essere montati direttamente su queste schede per ottenere una soluzione inclinometrica completa. Gli altri sensori di inclinazione a un asse o a uno 0703 e i sensori di inclinazione in vetro devono essere montati esternamente e collegati con cavi.

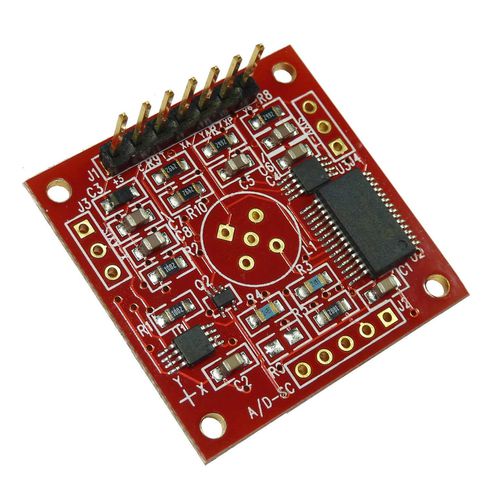

Questo circuito elettrolitico per sensori di inclinazione è dotato di uscite analogiche da 0 a 5 V CC e PWM e di fori di montaggio, che ne semplificano l'integrazione nel vostro progetto. Se desiderate integrare il circuito del sensore di inclinazione elettrolitico nel vostro progetto di circuito, The Fredericks Company è in grado di offrire distinte dei materiali, file Gerber e file sorgente del firmware, oltre al supporto tecnico per l'integrazione. Abbiamo ingegneri di progettazione elettrica/hardware, firmware e meccanica per assistervi in questo processo.
Caratteristiche e vantaggi:
Sensore elettronico di inclinazione di piccole dimensioni
Uscite analogiche da 0 a 5 V CC e PWM per una semplice integrazione
Fori di montaggio e connettori per una semplice integrazione
i sensori della serie 0717 possono essere montati direttamente sulla scheda
i sensori della serie 0703 possono essere montati esternamente e collegati con cavi
---
